山中式3分割フィルター の 特徴
  1. 山中式3分割フィルターには、Tr, FET, オペアンプを使い試作しましたが。結局オペアンプを使用しました。
  2. 山中式3分割フィルターを使用するには、左右 3組の低・中・高音域 ステレオ パワーアンプ が必要です。
  3. 使用部品が多く、調整に苦労した思いが残っています。
  4. 写真には、未だ最終状態に修正していないものがあります。回路図が'正'です。
  5. 参考資料: ラジオ技術:1968 SEP p84 山中文吉氏
  6. 参考資料: ラジオ技術:1972 MAR p93
  7. 参考資料: ラジオ技術:1980 JUL p172 黒田徹氏
  1. 計測要領図
  2. 分割フィルター 仕様説明書(主要な仕様)
  3. 分割フィルター 回路図
  4. 分割フィルター 性能曲線図
  5. 分割フィルター 理論解析資料

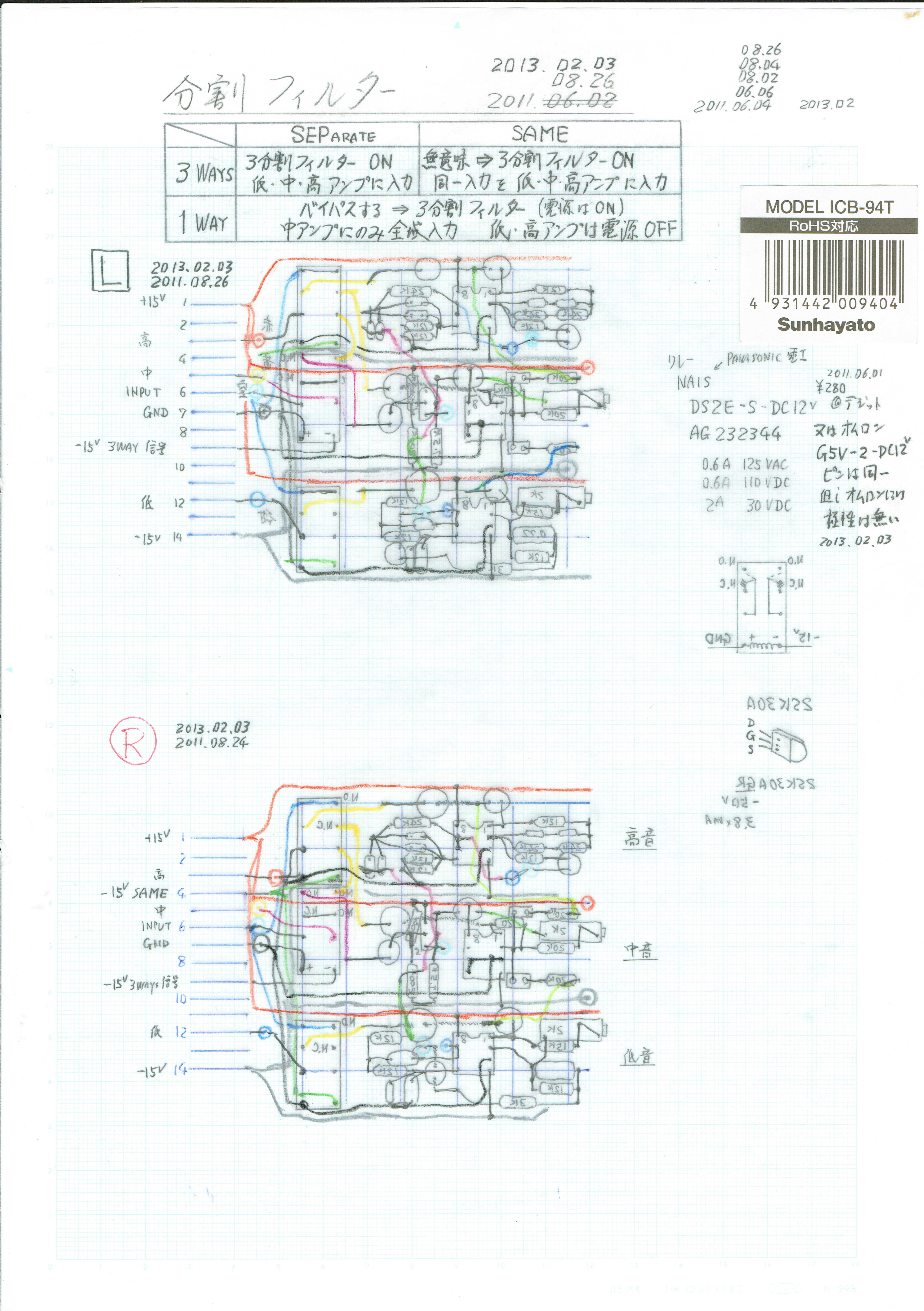

  6. 分割フィルター 基板外配線図

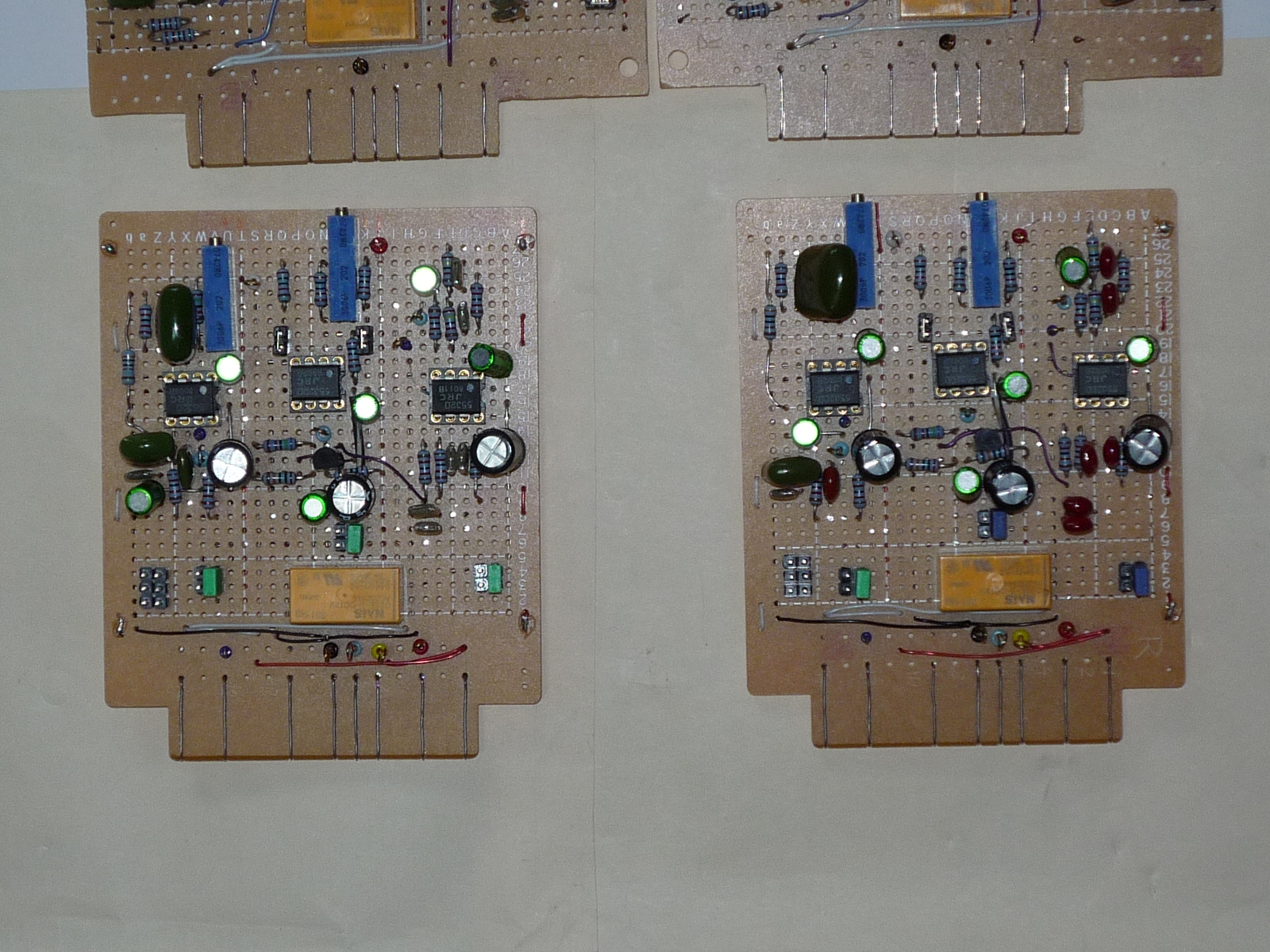

  7. 分割フィルター 基板写真(その1)

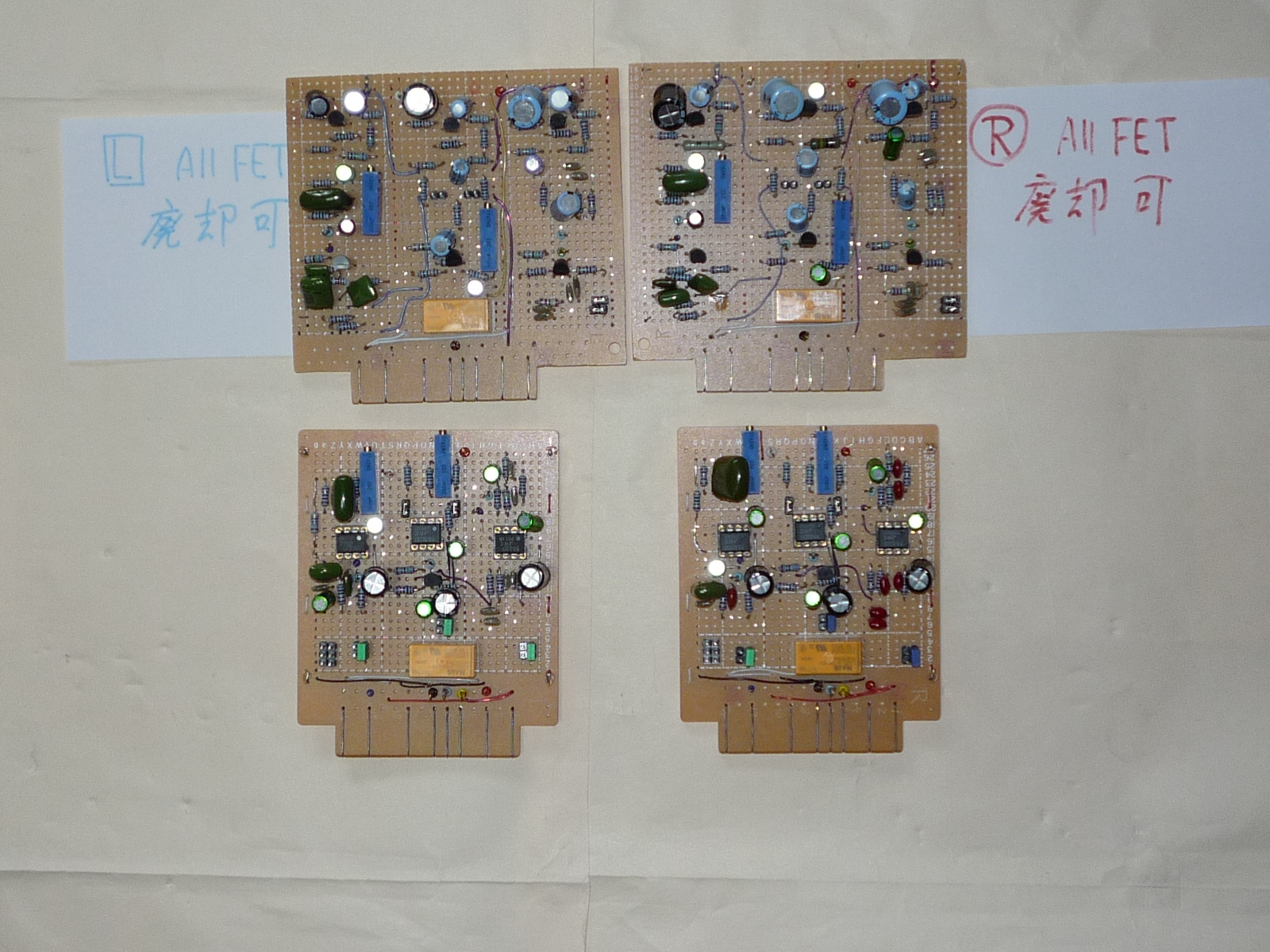

  8. 分割フィルター 基板写真(その2)
