LED レベル メーター の 特徴
  1. プリアンプおよびパワーアンプの出力を監視するために製作したものです。
  2. 左右のプリアンプおよび左右のパワーアンプの出力を監視することにより、正確な調整、ブラインドテストが可能となりました。
  3. パワーアンプの出力を監視する入力部には、-10db 毎のアッテネーターを設けています。
  4. LED 表示部には、秋月電子通商の ２４ポイント連結型LEDバーグラフメーターキットを４枚使用しています。
  5. 参考資料: http://fixerhpa.web.fc2.com/peakmater/index
  1. LED レベル メーター 仕様説明書(主要な仕様)
  2. LED レベル メーター 回路図

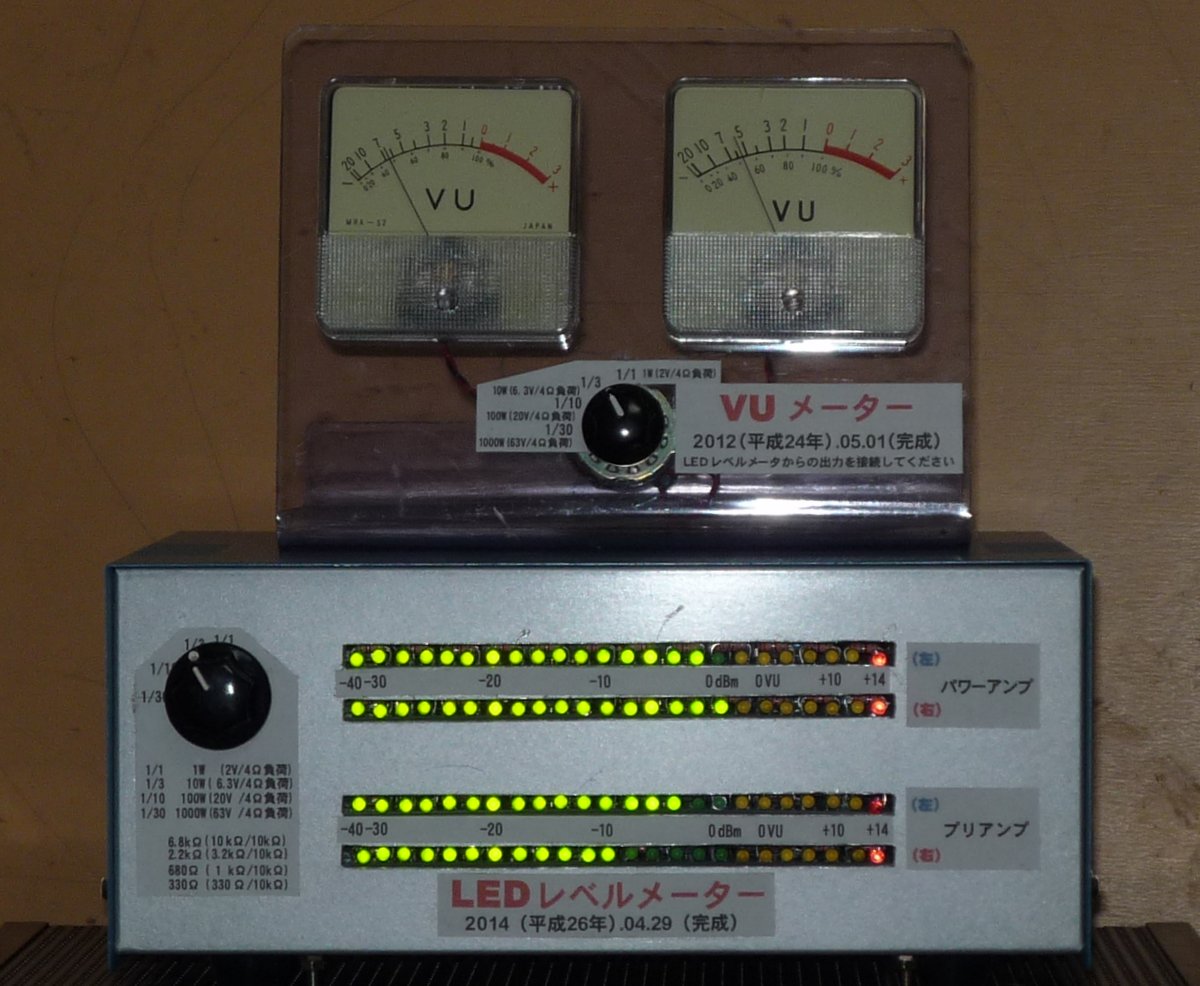

  3. LED レベル メーター 正面写真

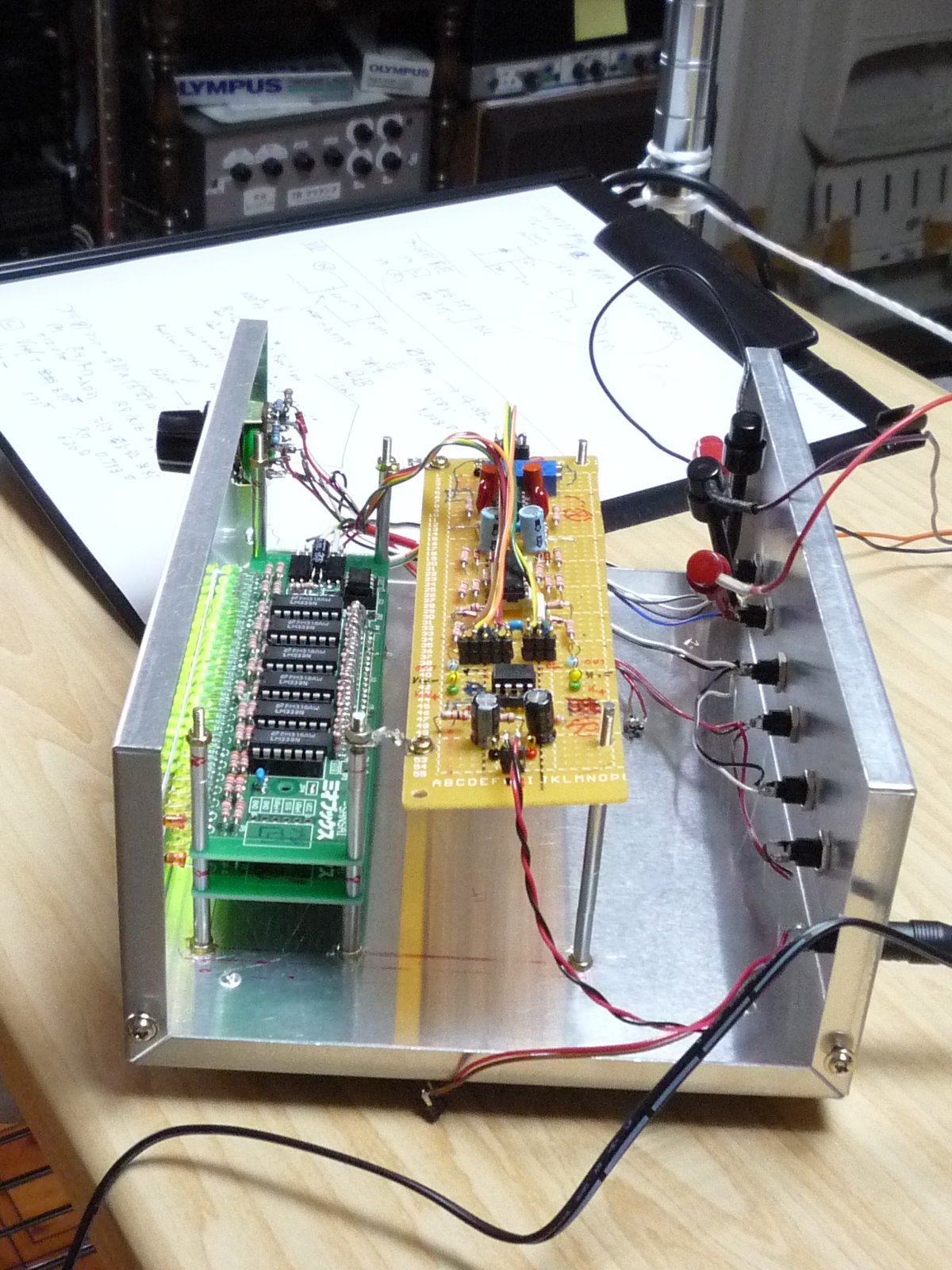

  4. LED レベル メーター 計測・組立中写真(その１)

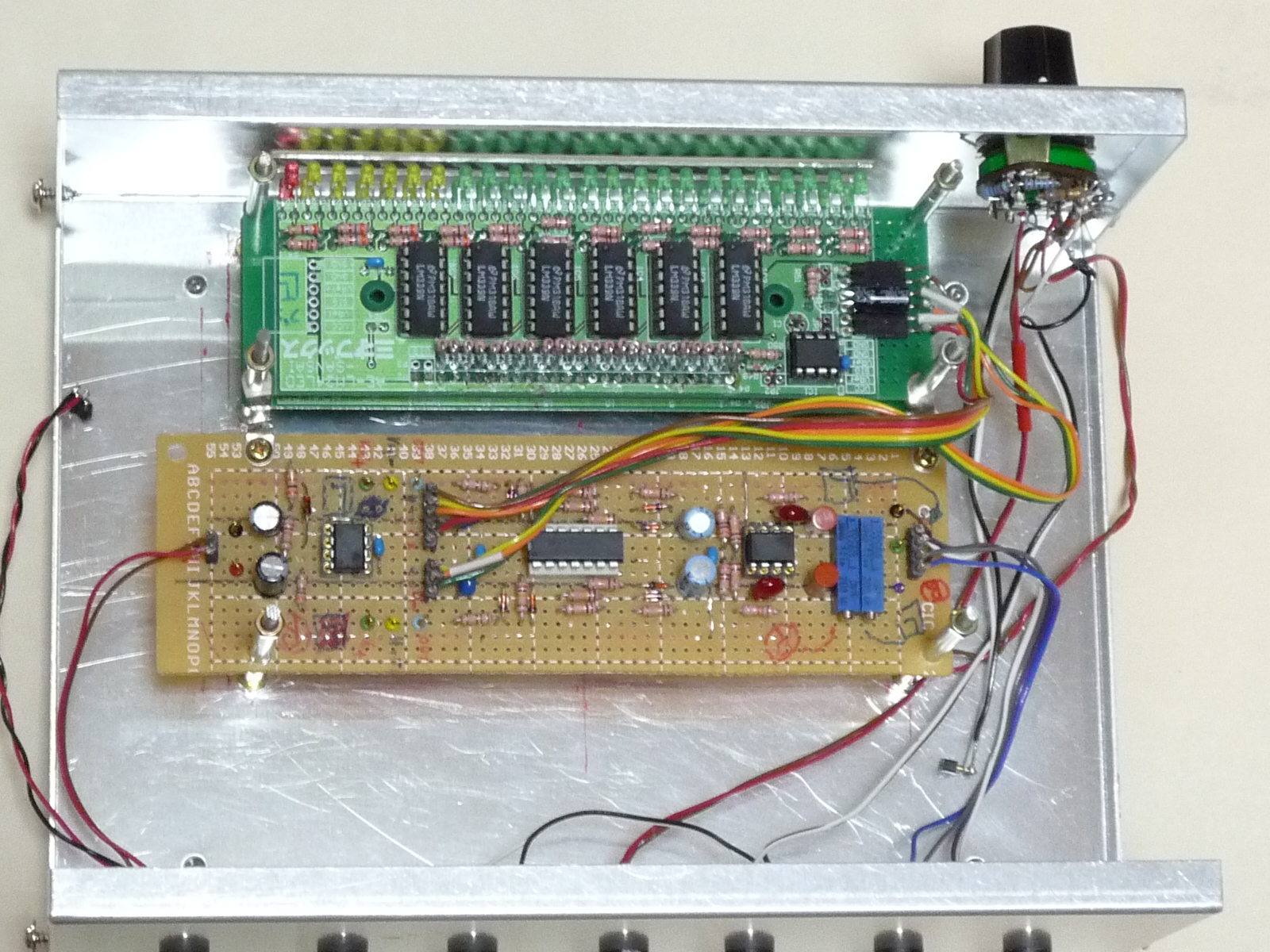

  5. LED レベル メーター 計測・組立中写真(その２)

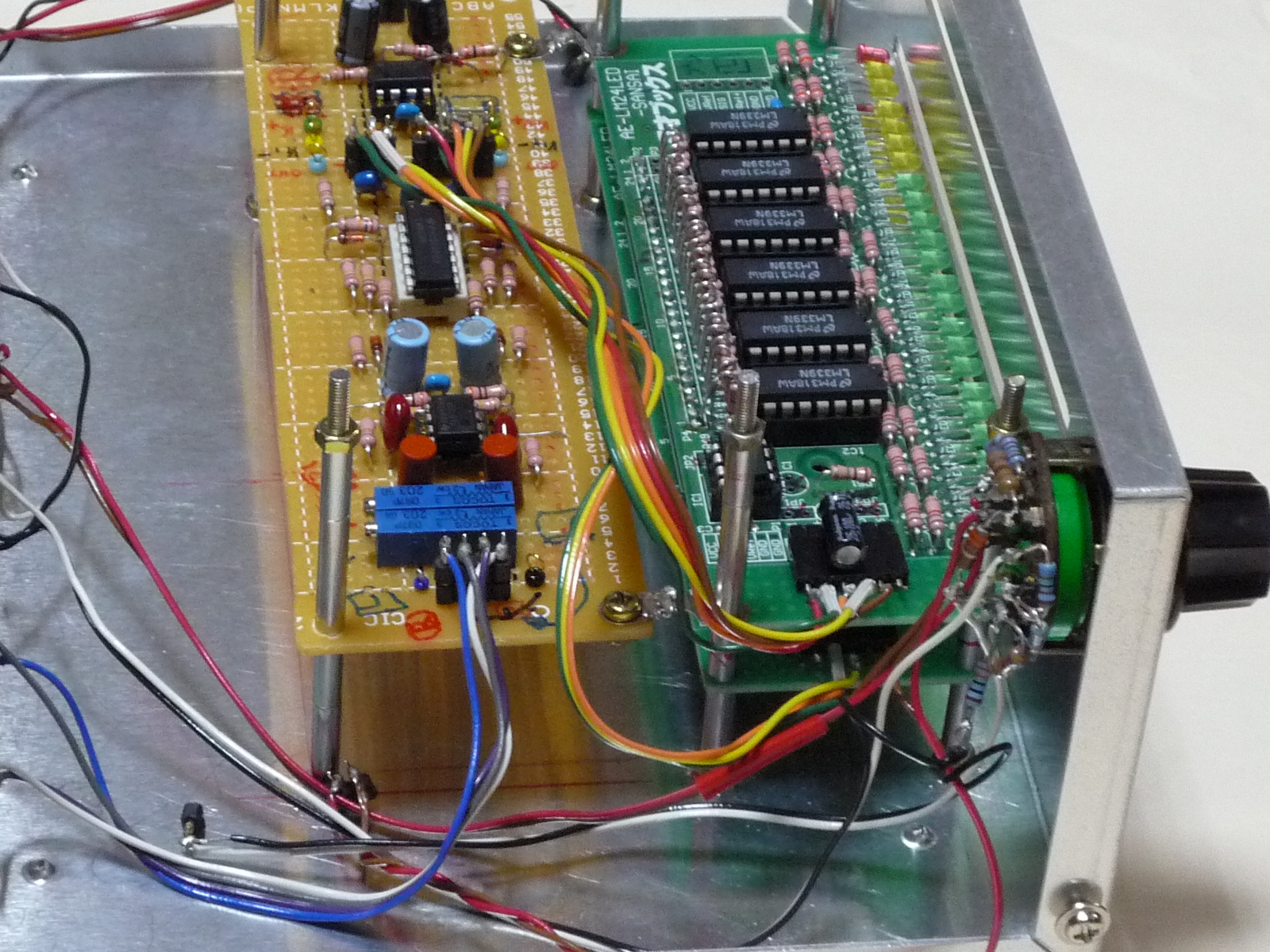

  6. LED レベル メーター 計測・組立中写真(その３)

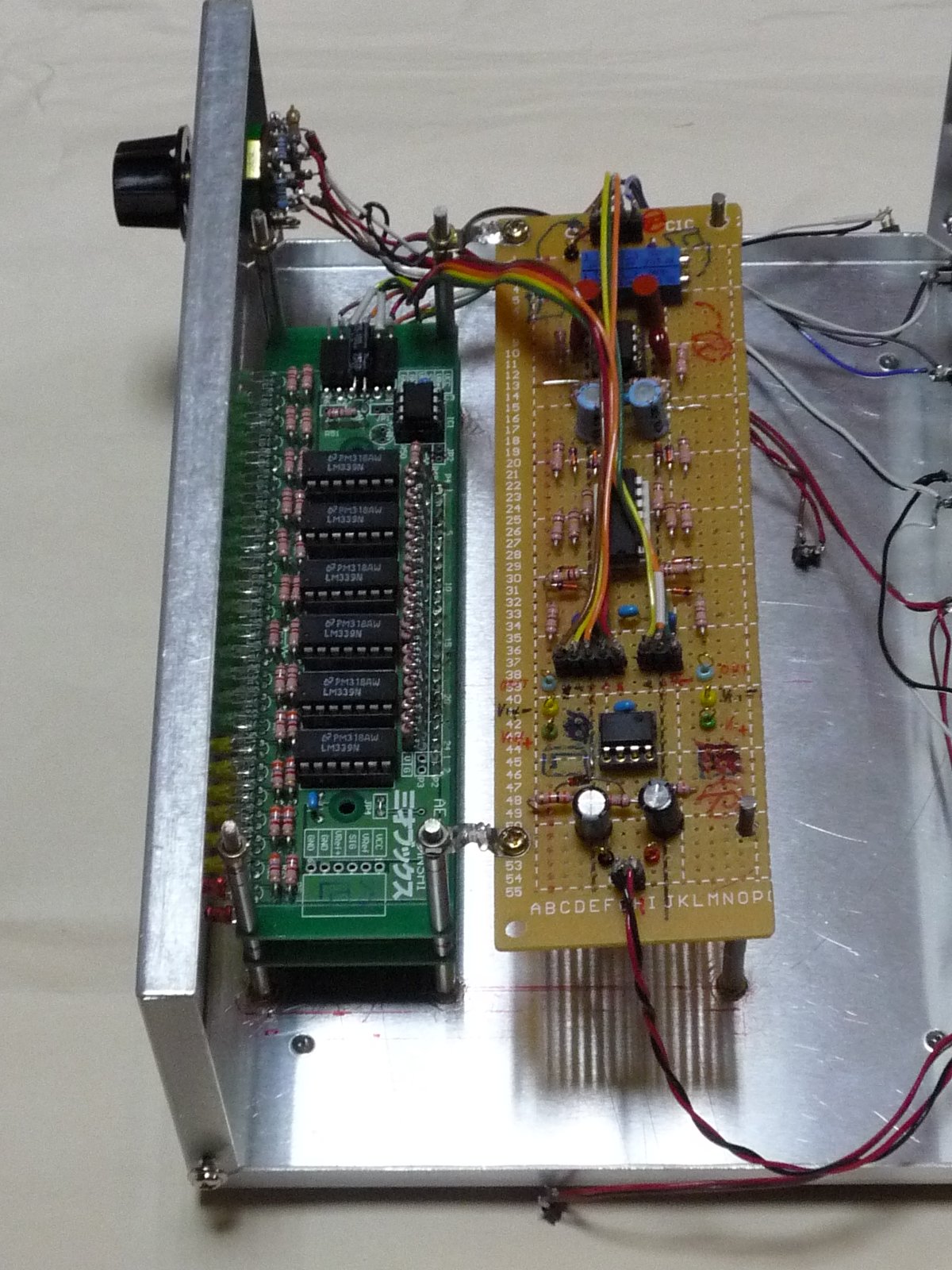

  7. LED レベル メーター 計測・組立中写真(その４)

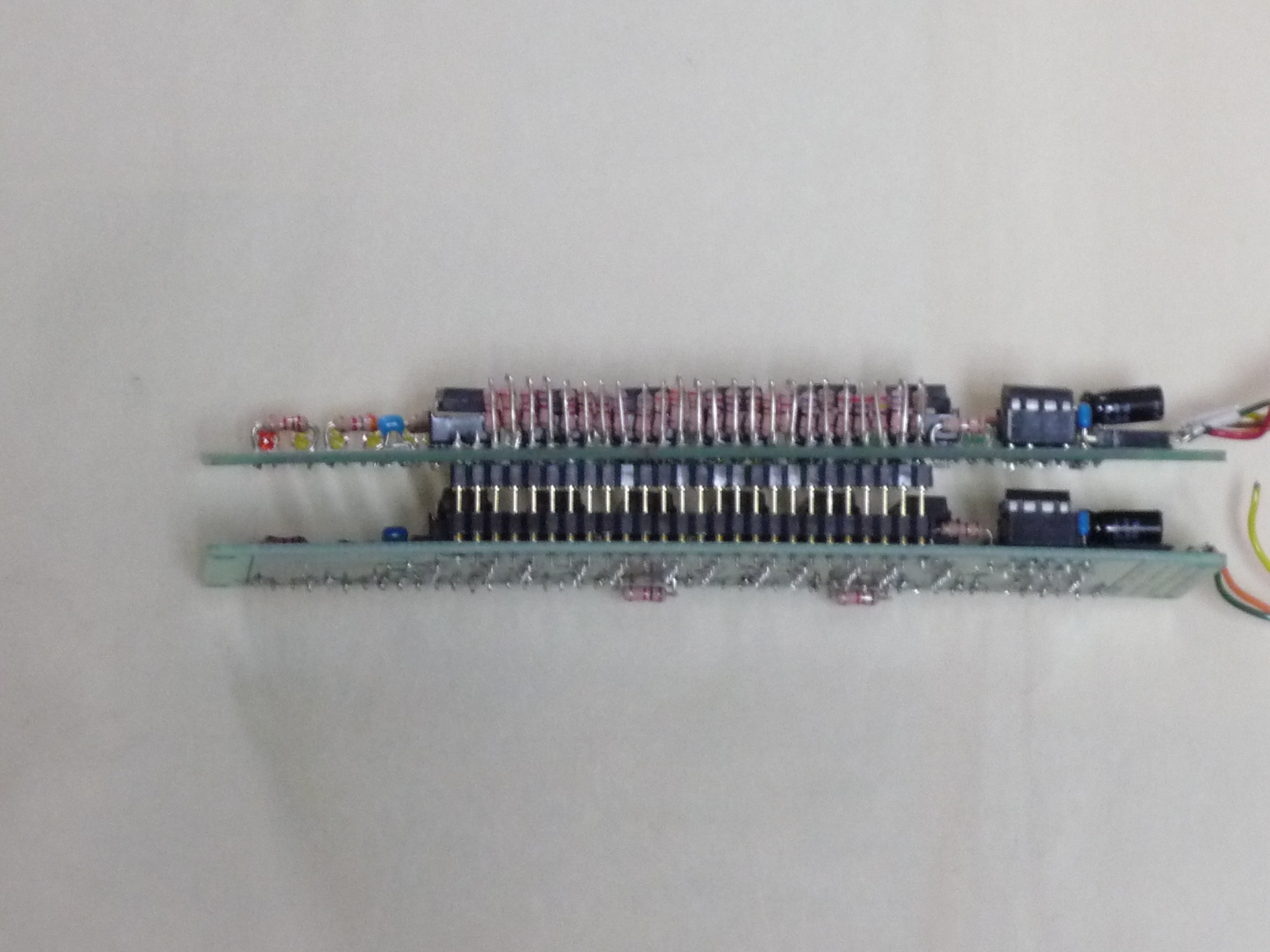

  8. LED レベル メーター 計測・組立中写真(その５)
