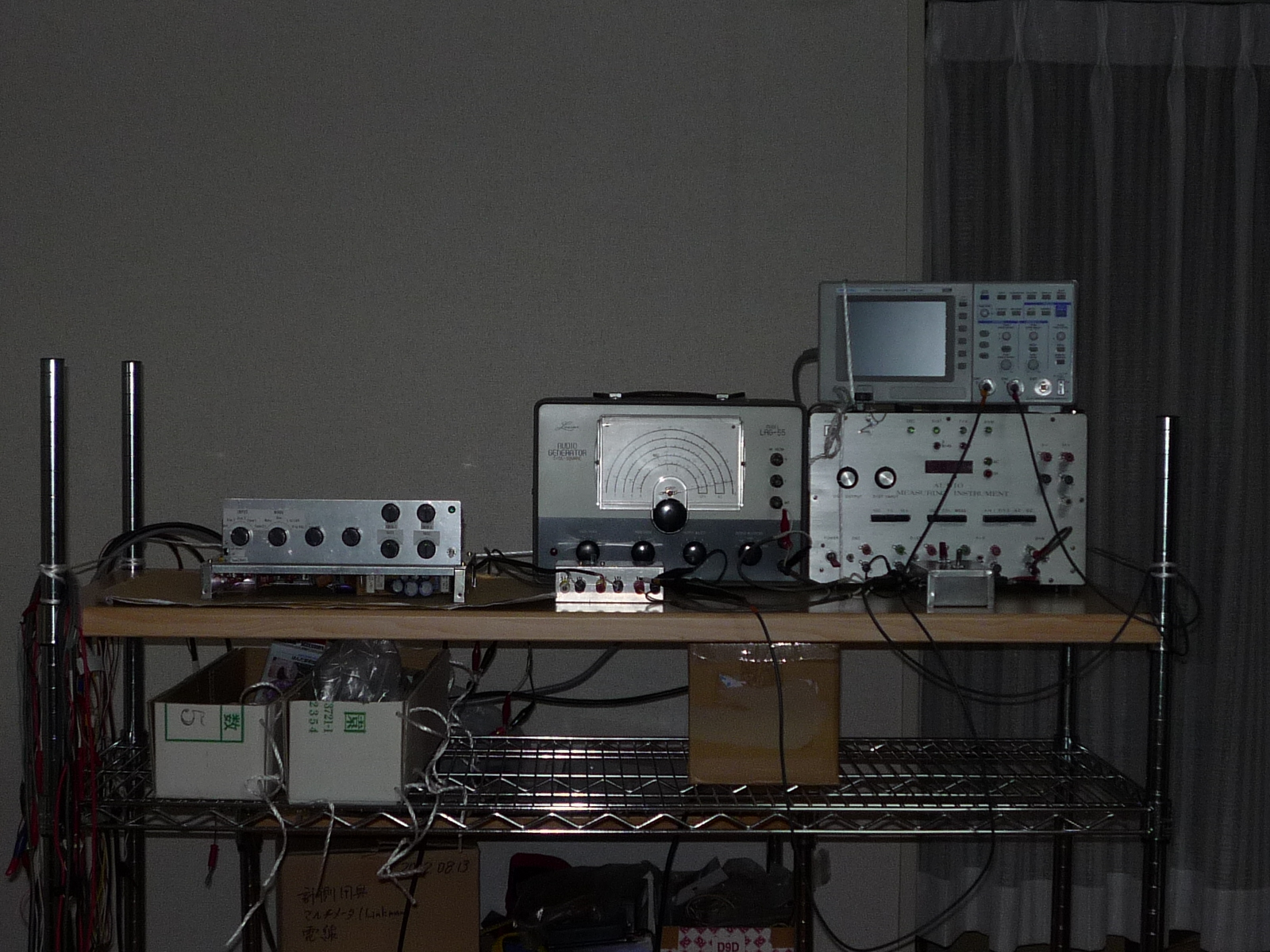

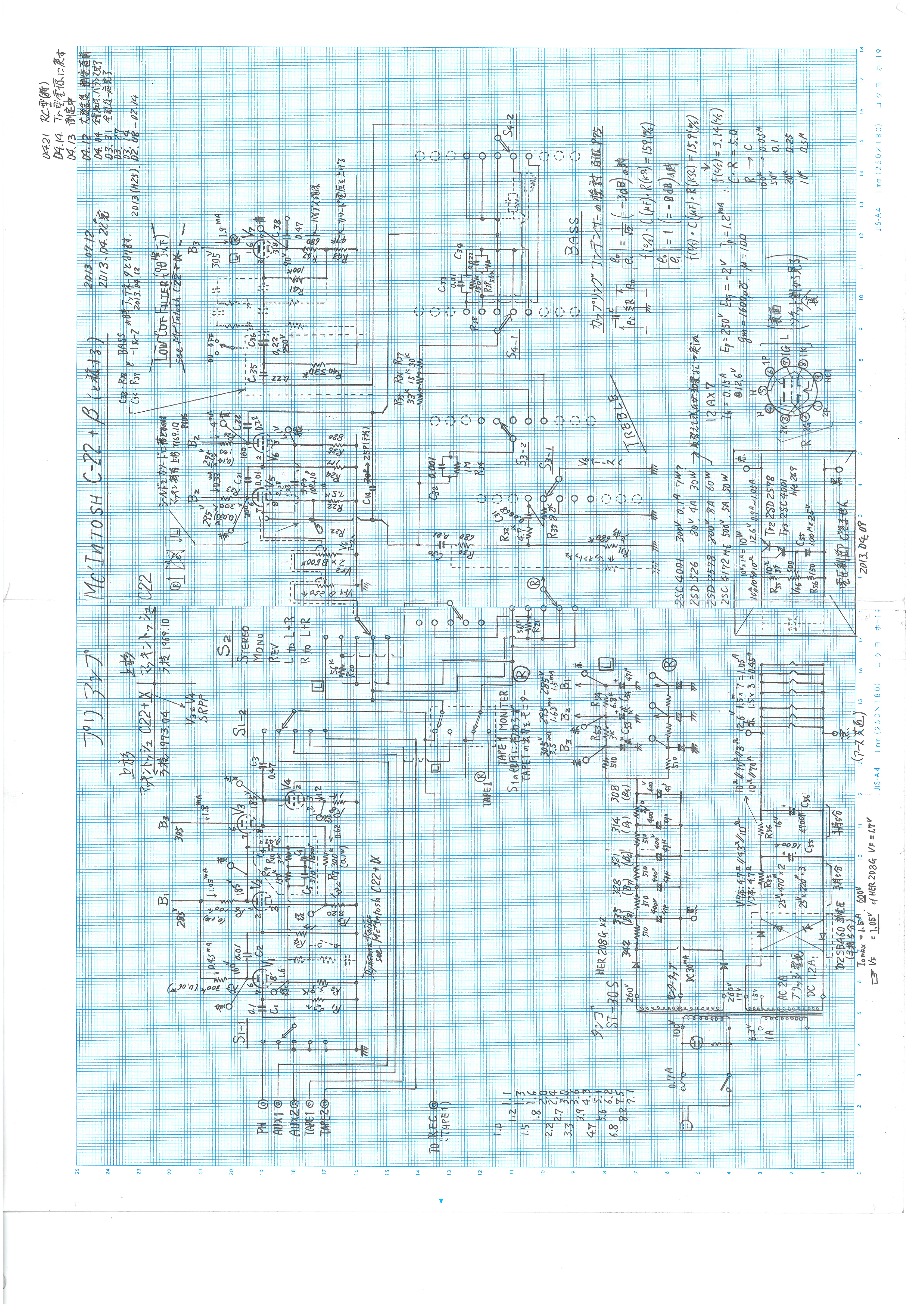

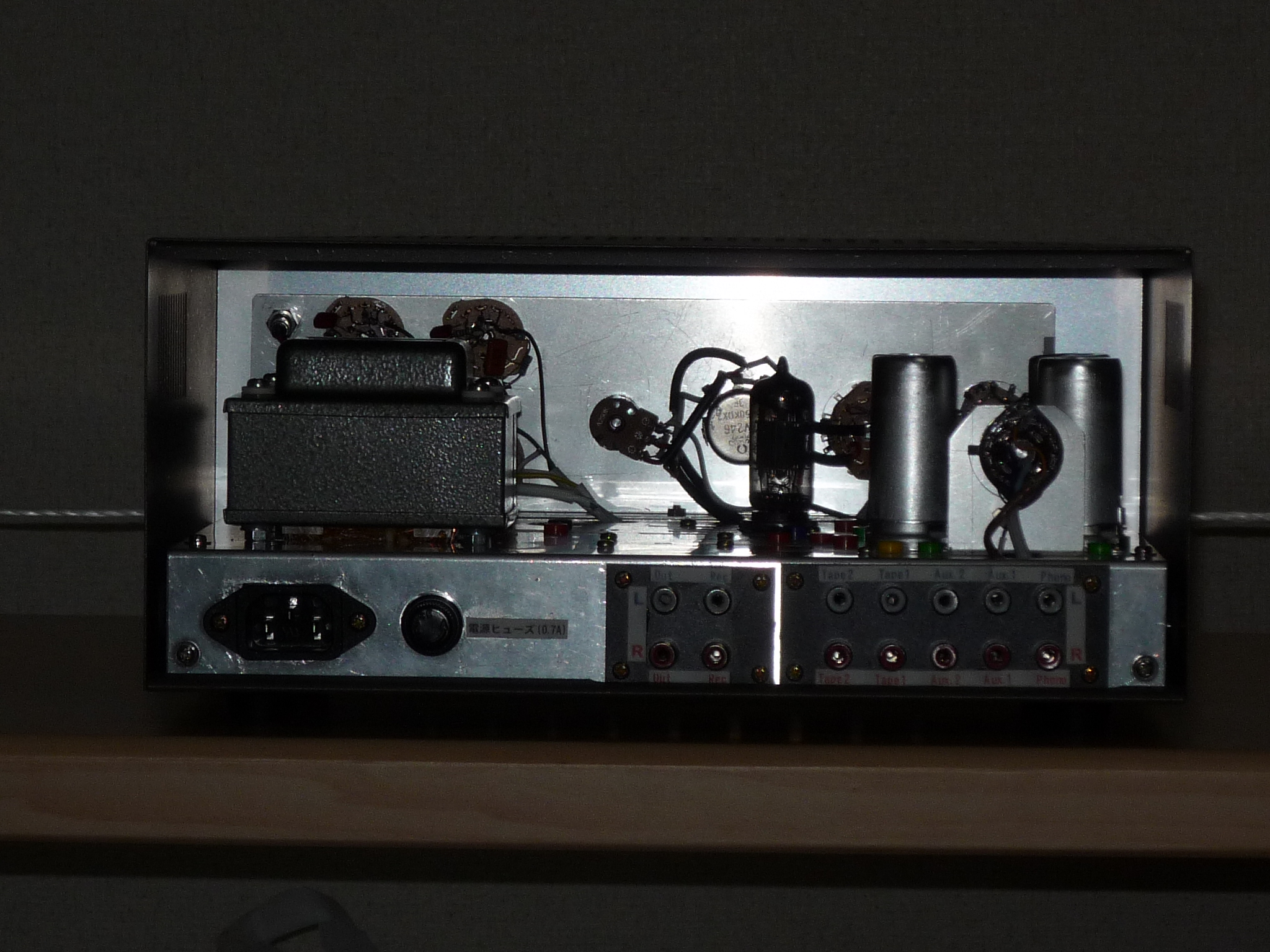

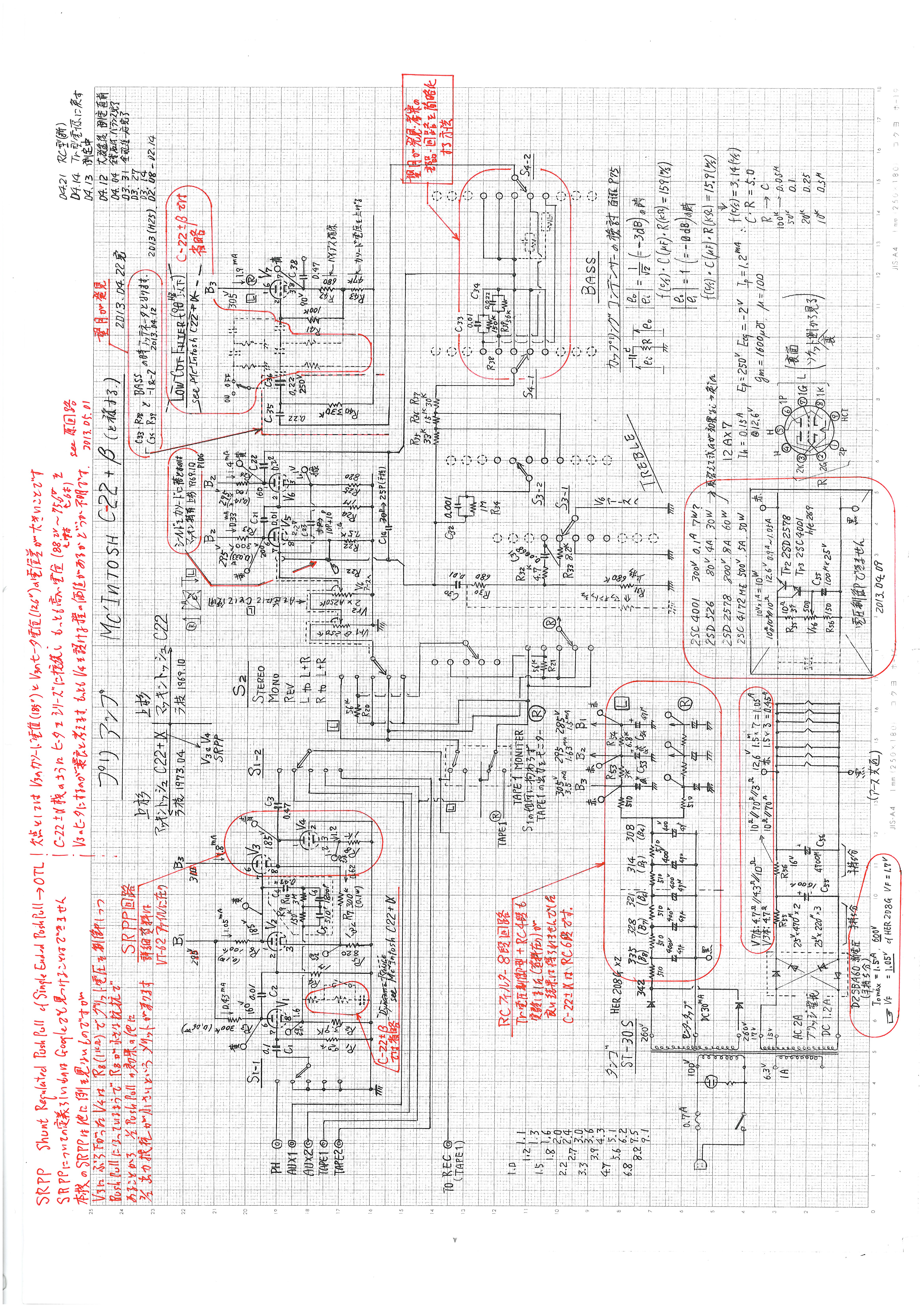

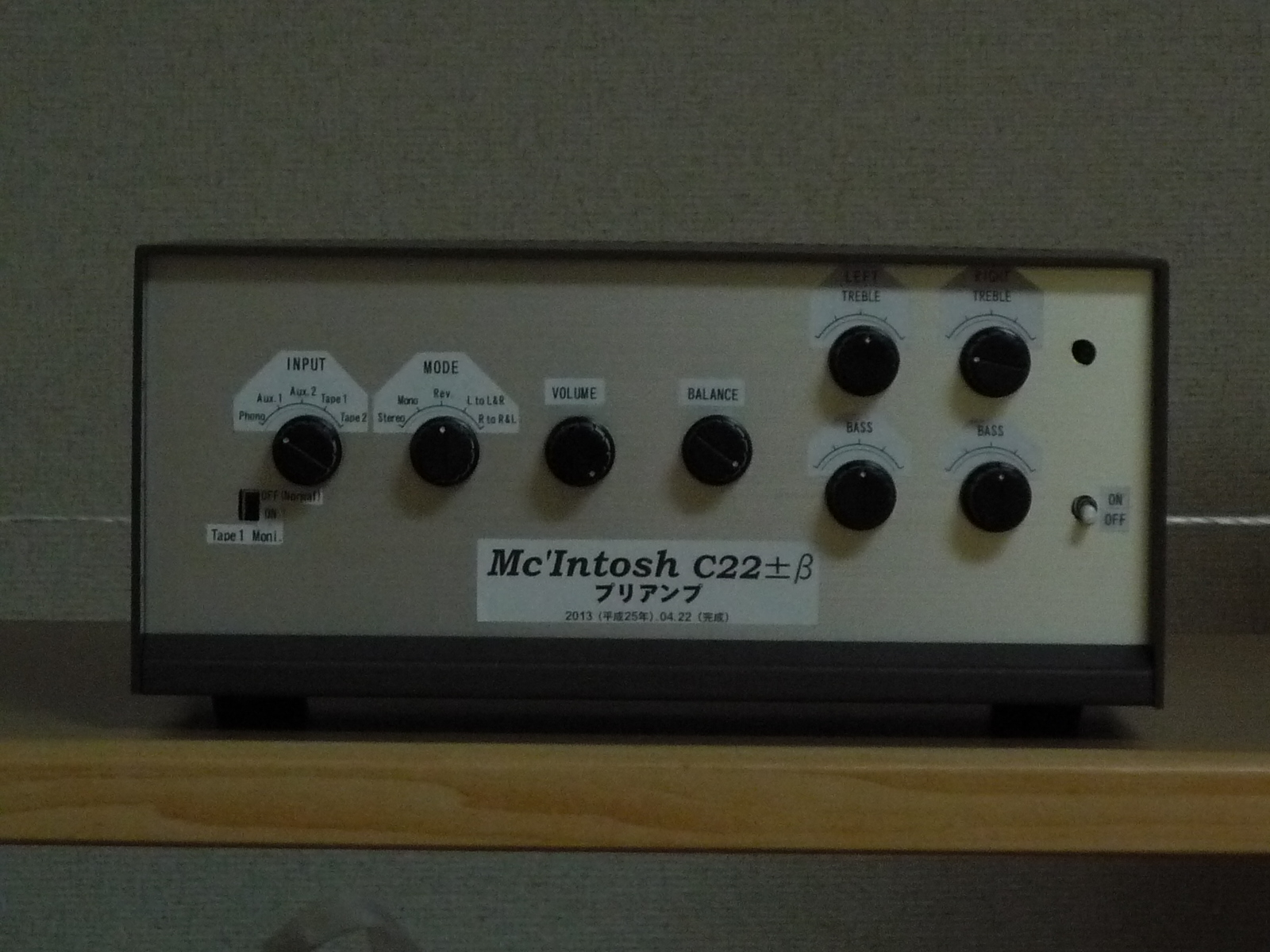

- マッキントッシュC22型 は多機能の機構部品が多く、また下記 上杉佳郎氏 の回路でも、現在では入手困難な部品が
かなり在ります。
- Dynamic Range( Expander )および Low Cut filter の付属機能を取り去りました。性能の良い音出し機なら、余分な機能は不要ですよね。
- トーンコントロールの Bass 部分を、部品が少なくなるように改良しました。
- 矩形波形入力に対する 代表的なコントロールの応答波形を掲載しておきます。

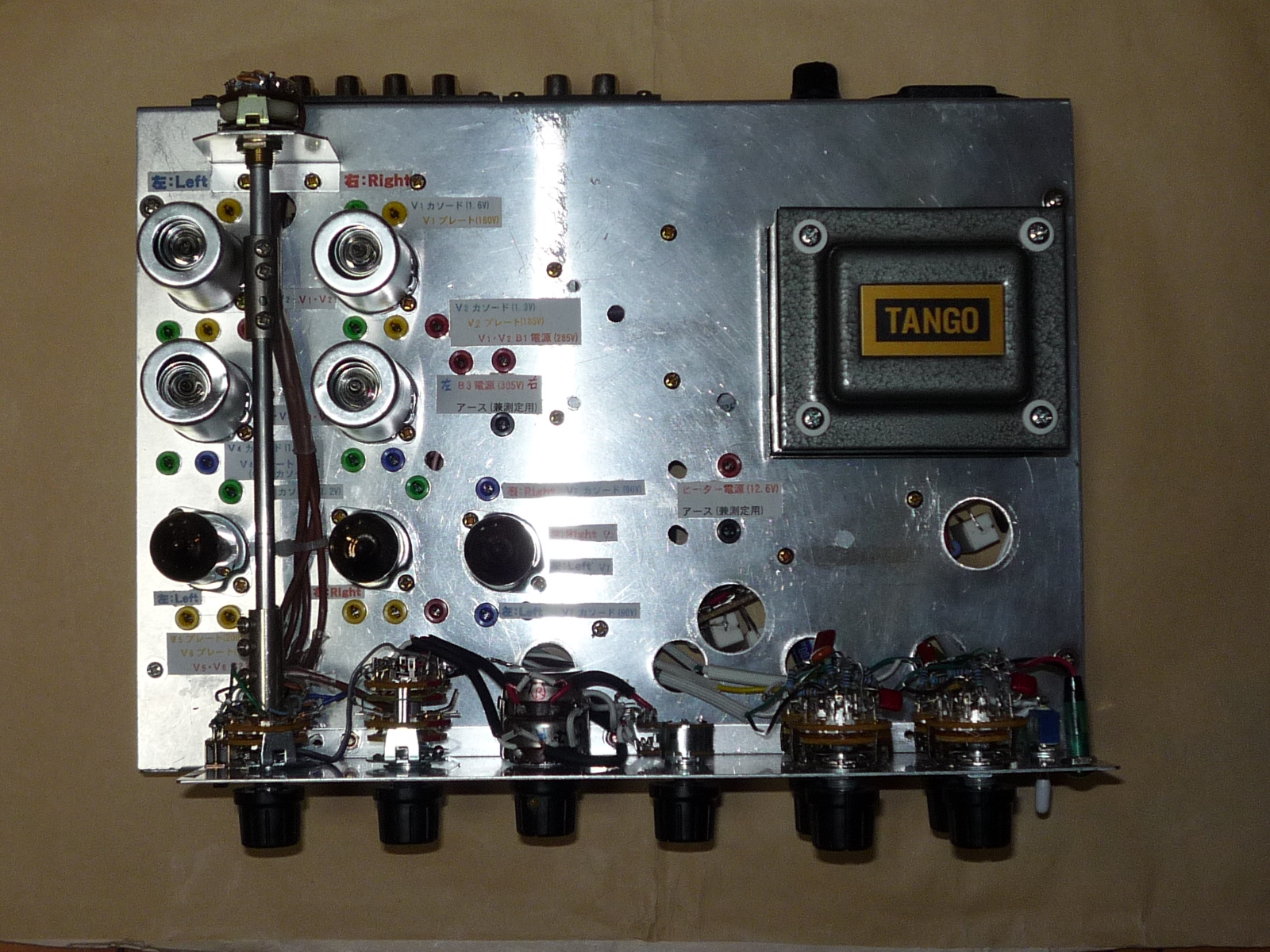

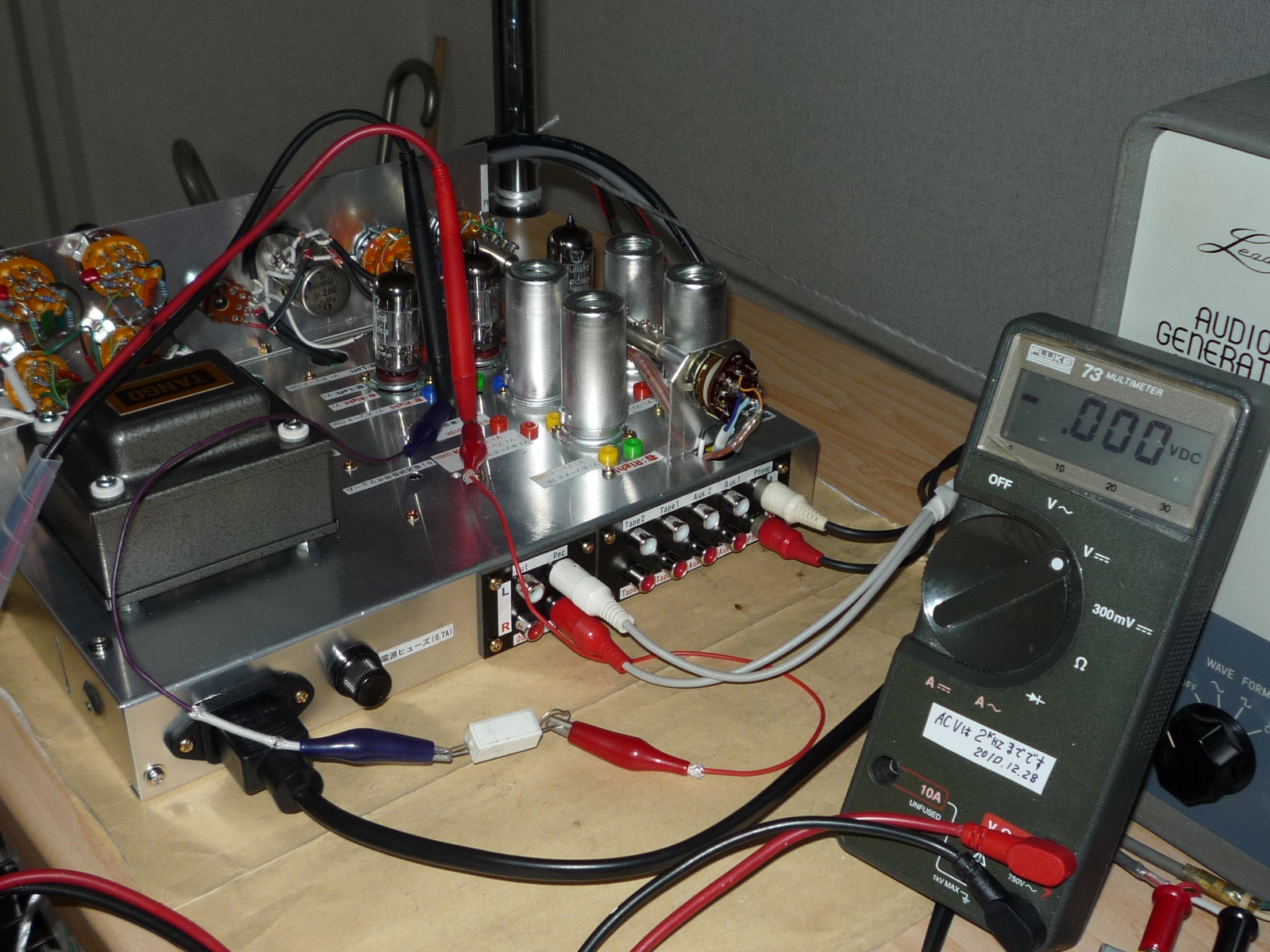

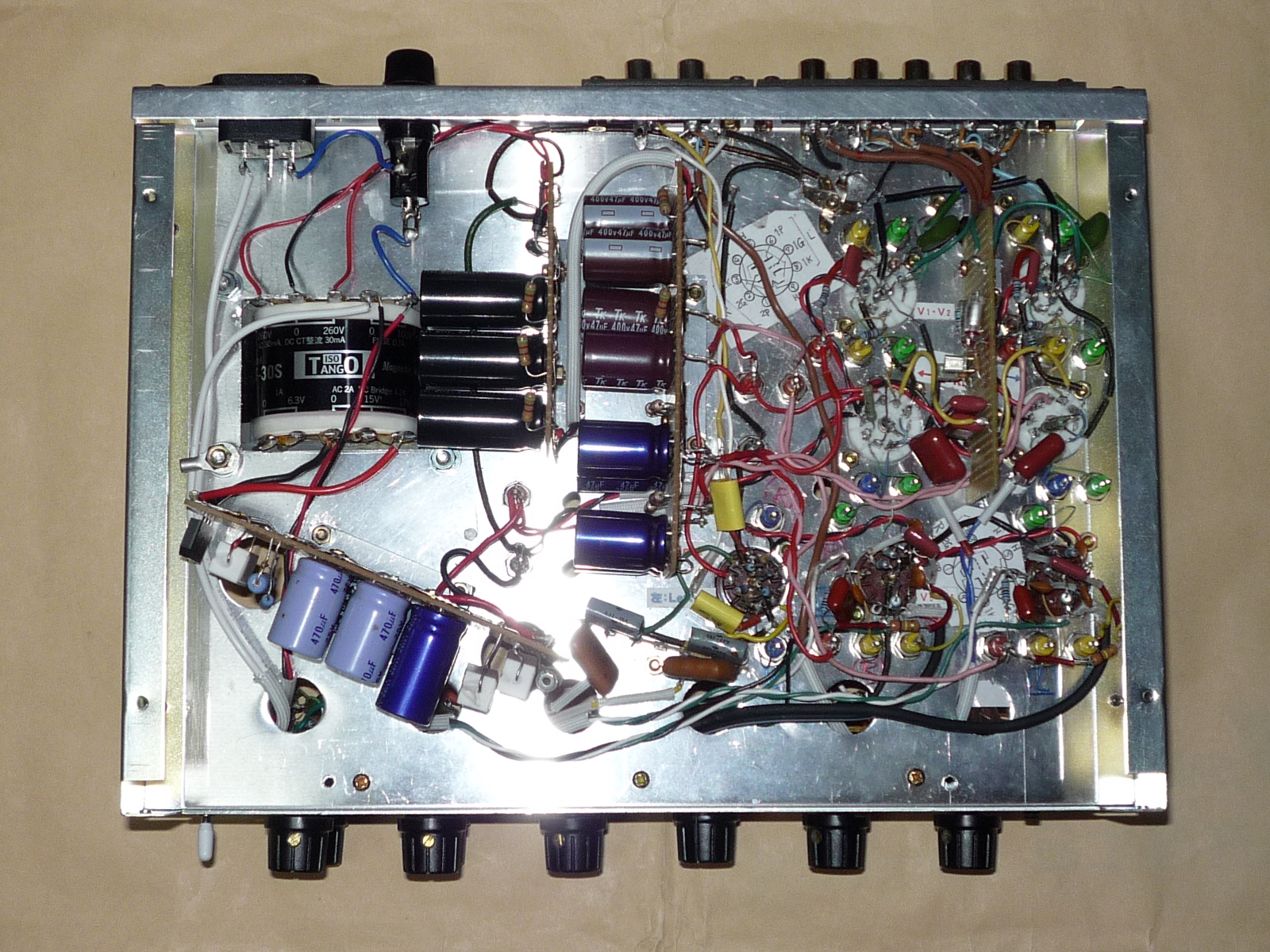

- 各部の電圧を、シャシー上面から測定できるように、チップ・ジャックを多用しています。この関係上、シャシーは一回り大きな物となっています。
- 原回路は、ラジオ技術：1973 Oct, p138 上杉佳郎氏 に依っています。
|
