VT-62/801A シングル ステレオ パワーアンプ の 特徴
  1. 球VT-62/801A は ケースに U.S. ARMY HYTRON と記載がある球です。
  2. 球VT-62/801A は トリタンの輝く光と、中高音に魅力のある球ですが、その定評通りの球です。
  3. 初段は、カスケード接続(2段)構成、SRPP接続構成、通常の1段接続構成 のいずれかを選択できるようにしてあります。
  4. 初段の選択は、 真空管を各接続構成に応じたソケットに差し込み、スイッチを切替るだけです。
  5. 現在の初段は、カスケード接続(2段)構成に設定してあります。
  6. 球VT-62/801A の 駆動段に、カソードフォロワーを採用しています。
  7. カソードフォロワーとするための負電源には、高耐圧(-500V)・大出力(85W)の FQP3P50 (RSで入手)を使用しています。
  8. 電源オン時の突入電圧を防止するため、2ノッチスイッチ(オムロン:A165S-T3M-2)を使用し、 第一ノッチでは、豆球を点灯させて、トランス電源電圧を低くしています。
  9. 球VT-62/801A の プレート電圧は 600V と高いので、作業は慎重に進める必要があります。感電したときのショックは 今でも鮮明に思い出すほどのものでした。
  10. 電源回路は、すべて半導体による定電圧回路とし、例によって(他の自作機と同様)、チョークトランスは使用していません。
  11. 電源回路のコンデンサーは、高電圧の物が存在しないので、2段直列につないで使用しています。
  12. 各部の電圧を、シャシー上面から測定できるように、チップ・ジャックを多用しています。この関係上、シャシーは一回り大きな物となっています。
  13. 原回路は、ラジオ技術:1999 July, p11 竹森幹郎氏等 に依っています。
  1. 計測要領図
  2. VT-62 仕様説明書(主要な仕様)

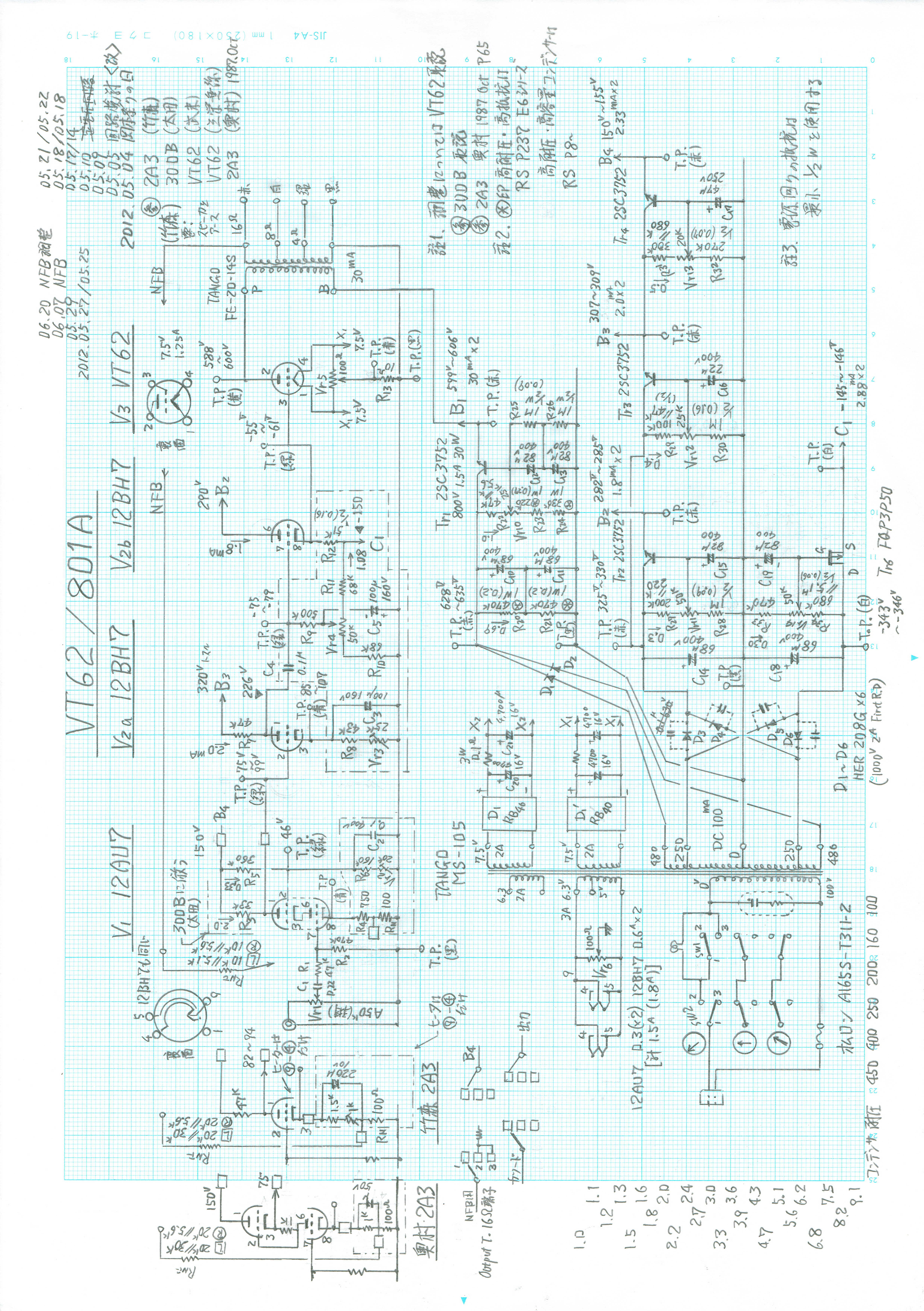

  3. VT-62 回路図
  4. VT-62 正面写真

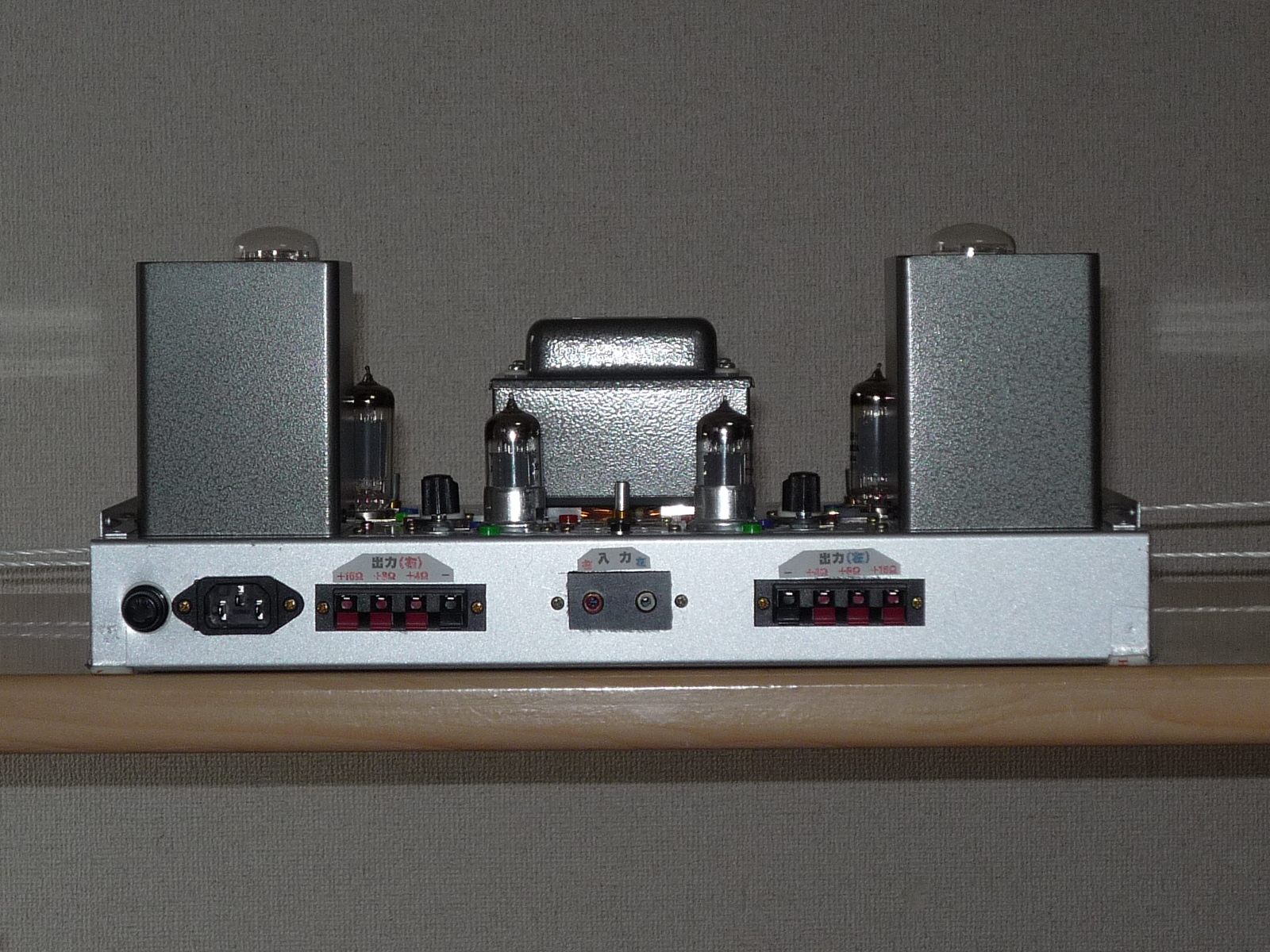

  5. VT-62 後面写真

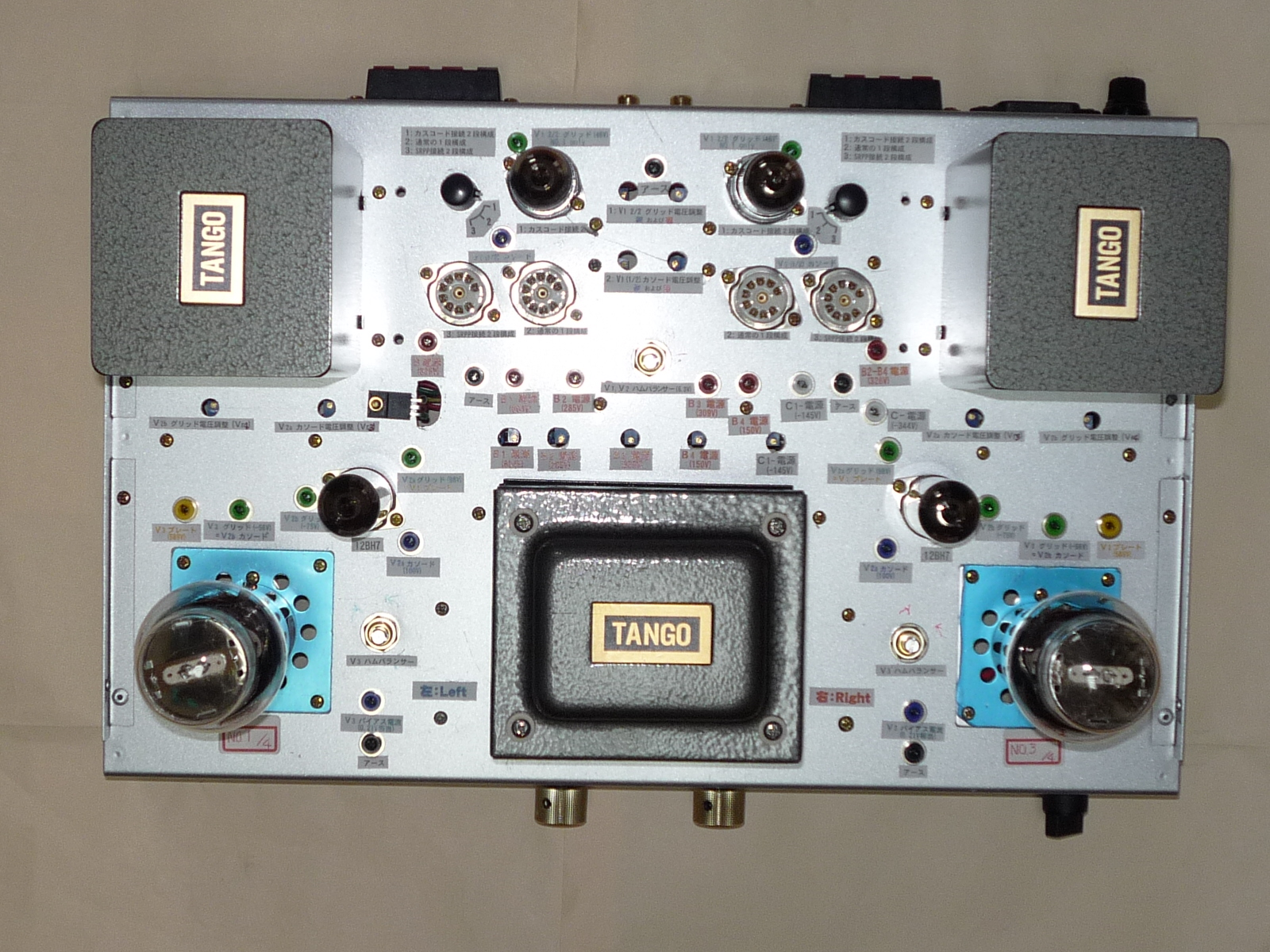

  6. VT-62 上面写真

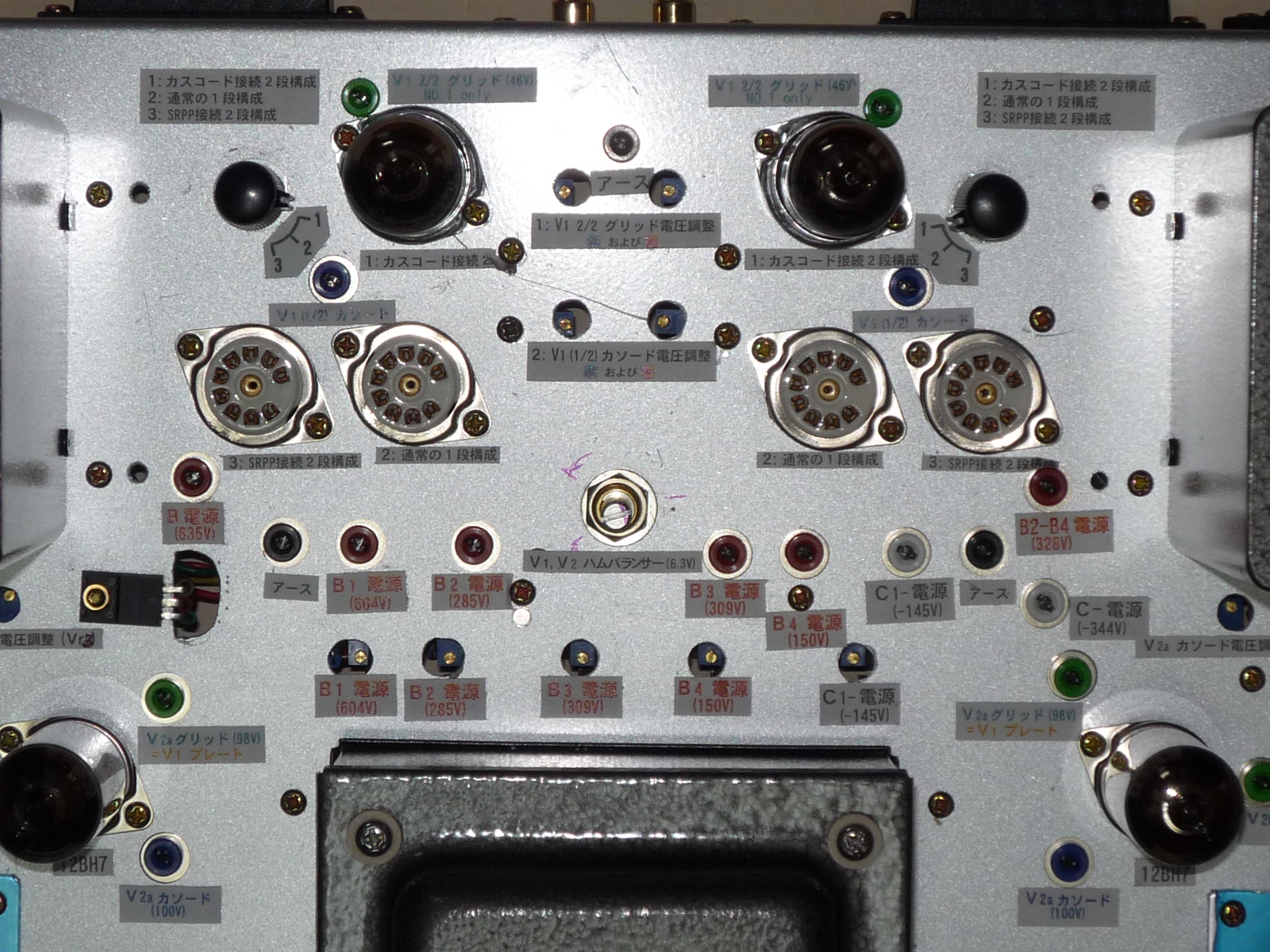

  7. VT-62 上面写真(初段回路切替部詳細)

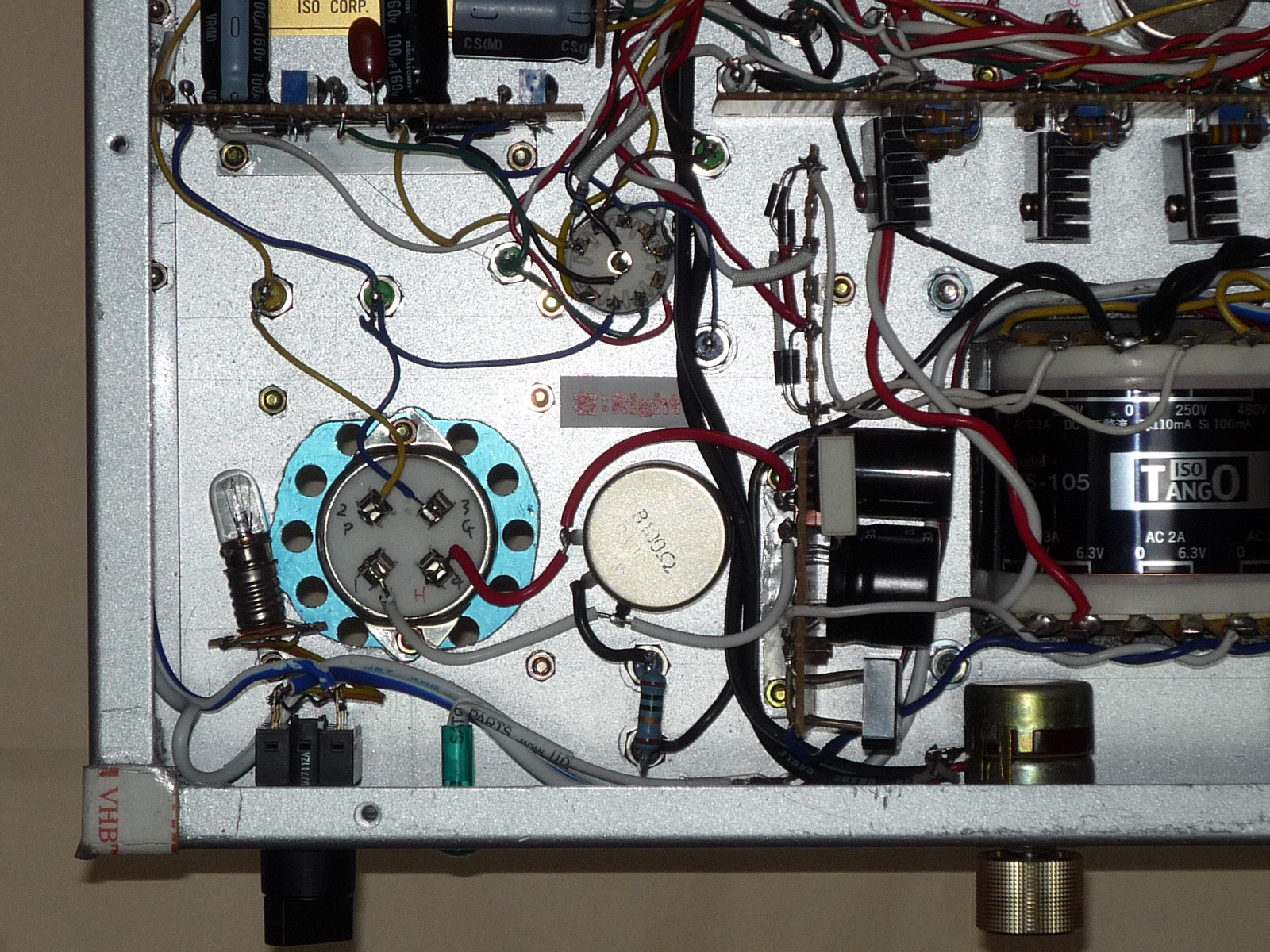

  8. VT-62 シャシー内写真(手前右下)

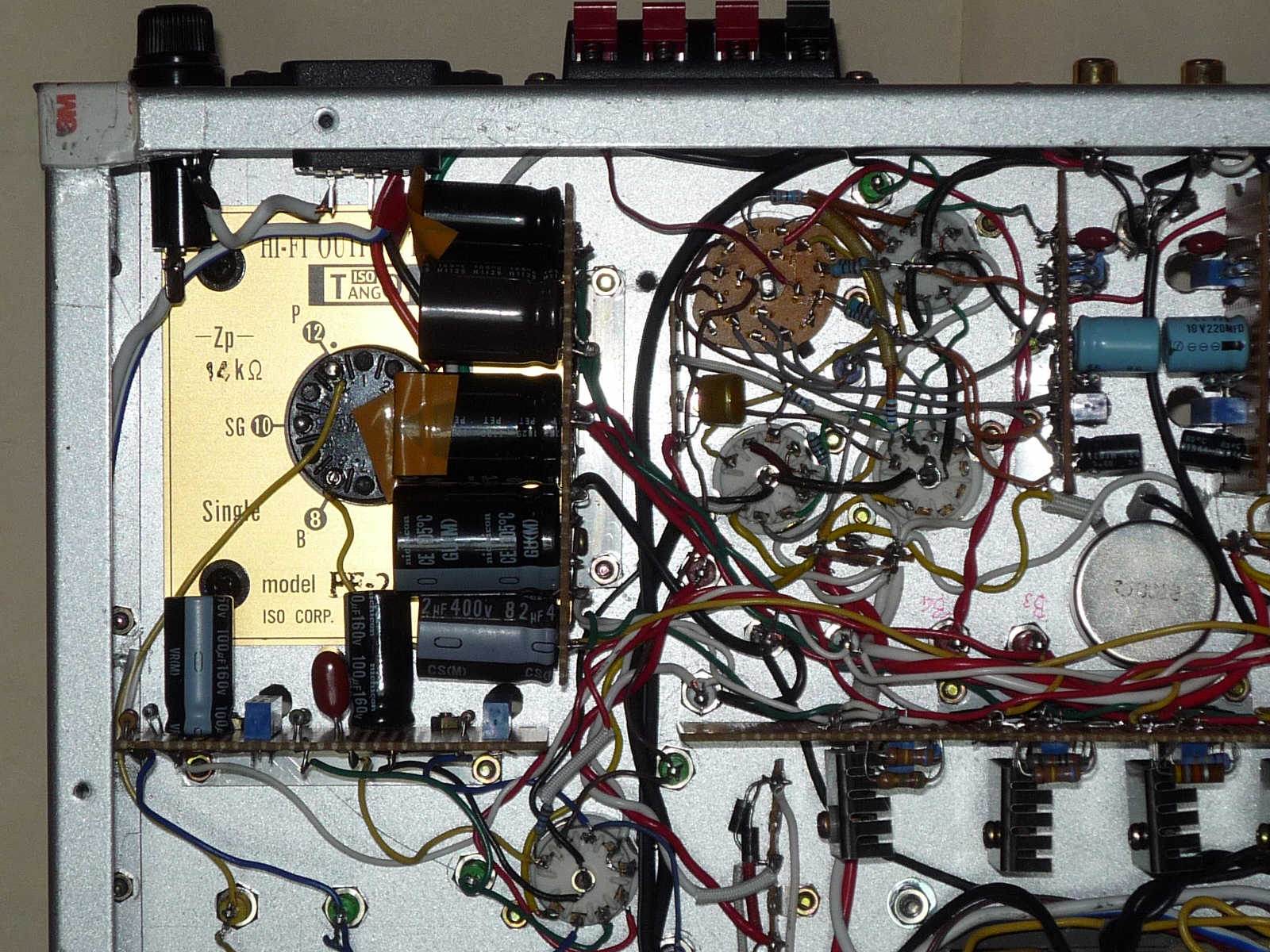

  9. VT-62 シャシー内写真(手前左下)

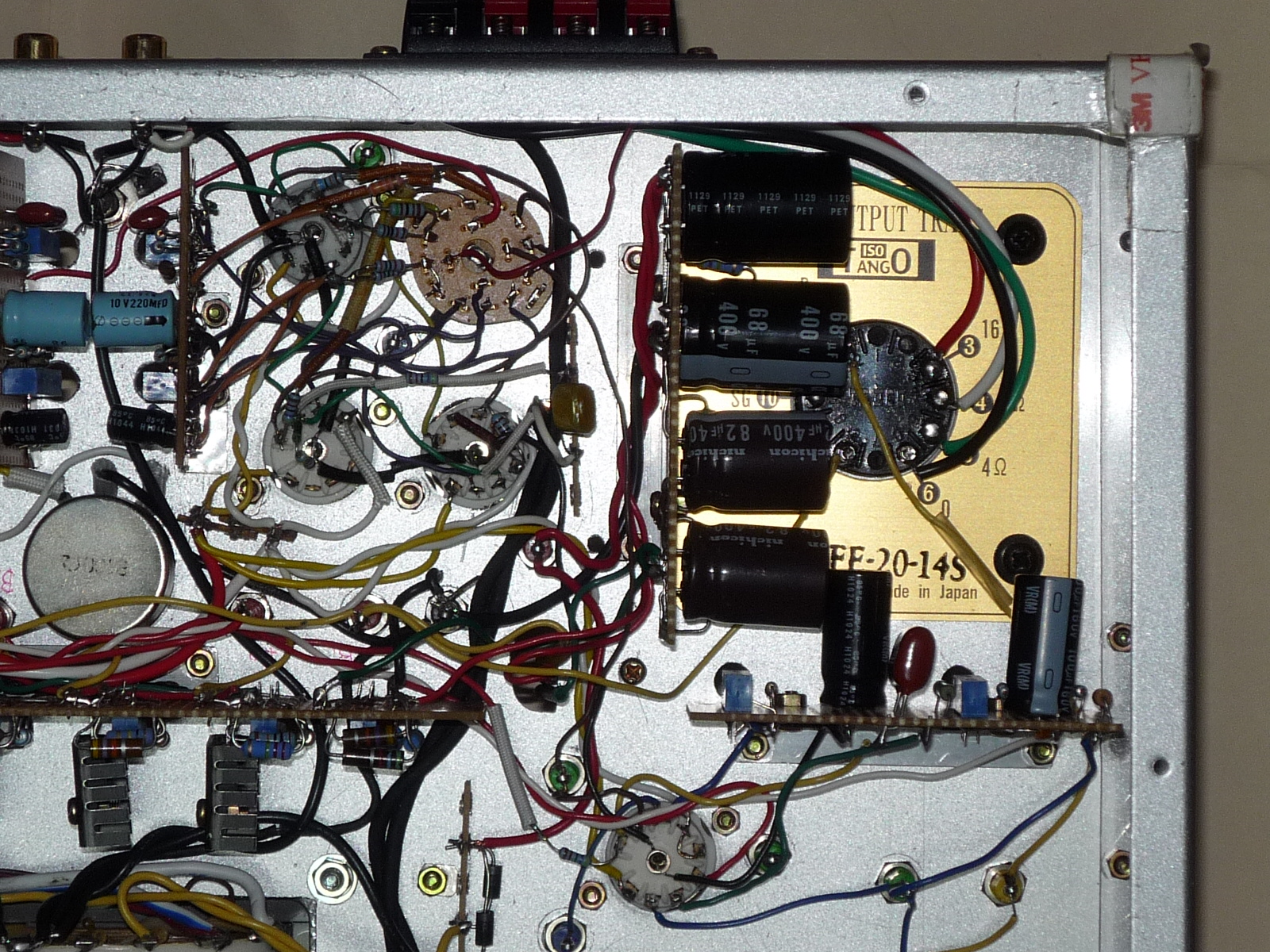

  10. VT-62 シャシー内写真(奥左下)

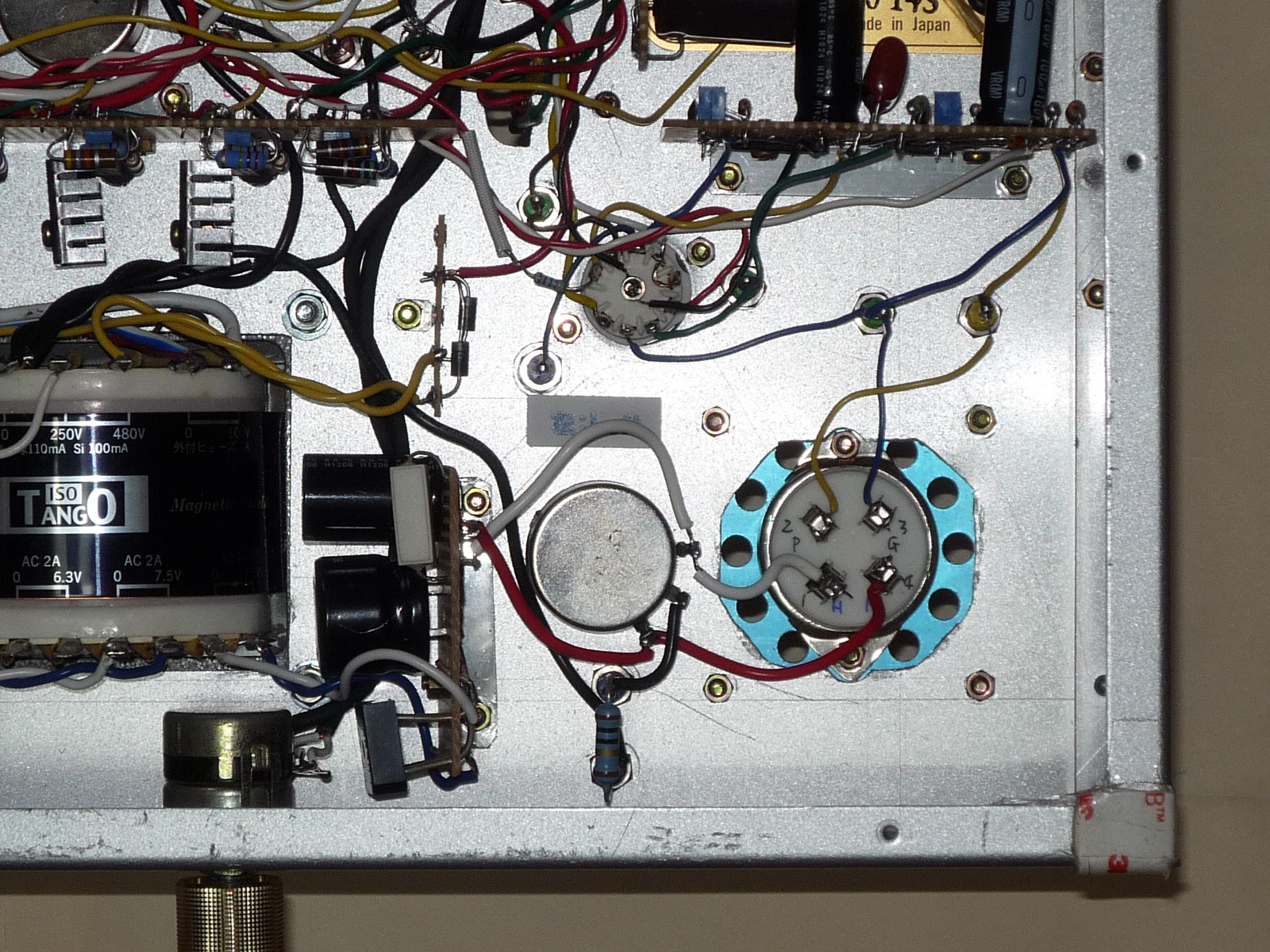

  11. VT-62 シャシー内写真(奥右下)
  12. VT-62 100Hz 入力ー歪み 波形
