ダーリントンTr による 低・中・高音域 ステレオ パワーアンプ(山中式3分割フィルター付) の 特徴
  1. 山中式3分割フィルター付きの ダーリントンTr による 低・中・高音域 ステレオ パワーアンプです。
  2. 低・中・高音域 ステレオ パワーアンプですから、通常のパワーアンプの3台分、パワーアンプが6個、組み込まれています。
  3. 山中式3分割フィルターについては、ここを参照ください。
  4. 低音域: 東芝社製コンプリメンタリ Power Tr
    入力部: コンデンサー無し     出力部: コンデンサー無し
    DCサーボコントロール・スピーカ保護回路在り
  5. 中音域: モトローラ社製コンプリメンタリ ダーリントン Power Tr
    入力部: コンデンサー無し     出力部: コンデンサー無し
    DCサーボコントロール・スピーカ保護回路在り
  6. 高音域: モトローラ社製コンプリメンタリ ダーリントン Power Tr
    入力部: コンデンサー在り     出力部: コンデンサー在り(スピーカ保護回路不要)
  7. 音出し機としては、山中式3分割フィルターをバイパスして、別個の3組のステレオ パワーアンプとしても使用できるようになっています。
  8. 使用部品が多く、調整に苦労した思いが残っています。
  9. 写真には、未だ最終状態に修正していないものがあります。回路図が'正'です。
  10. 参考資料: ラジオ技術:1968 SEP p84 山中文吉氏
  11. 参考資料: ラジオ技術:1972 MAR p93
  12. 参考資料: ラジオ技術:1980 JUL p172 黒田徹氏
  1. 計測要領図
  2. 低・中・高音域 パワーアンプ 仕様説明書(主要な仕様)
  3. 低・中・高音域 パワーアンプ 解析図、回路図
  4. 低・中・高音域 パワーアンプ 基板外配線図

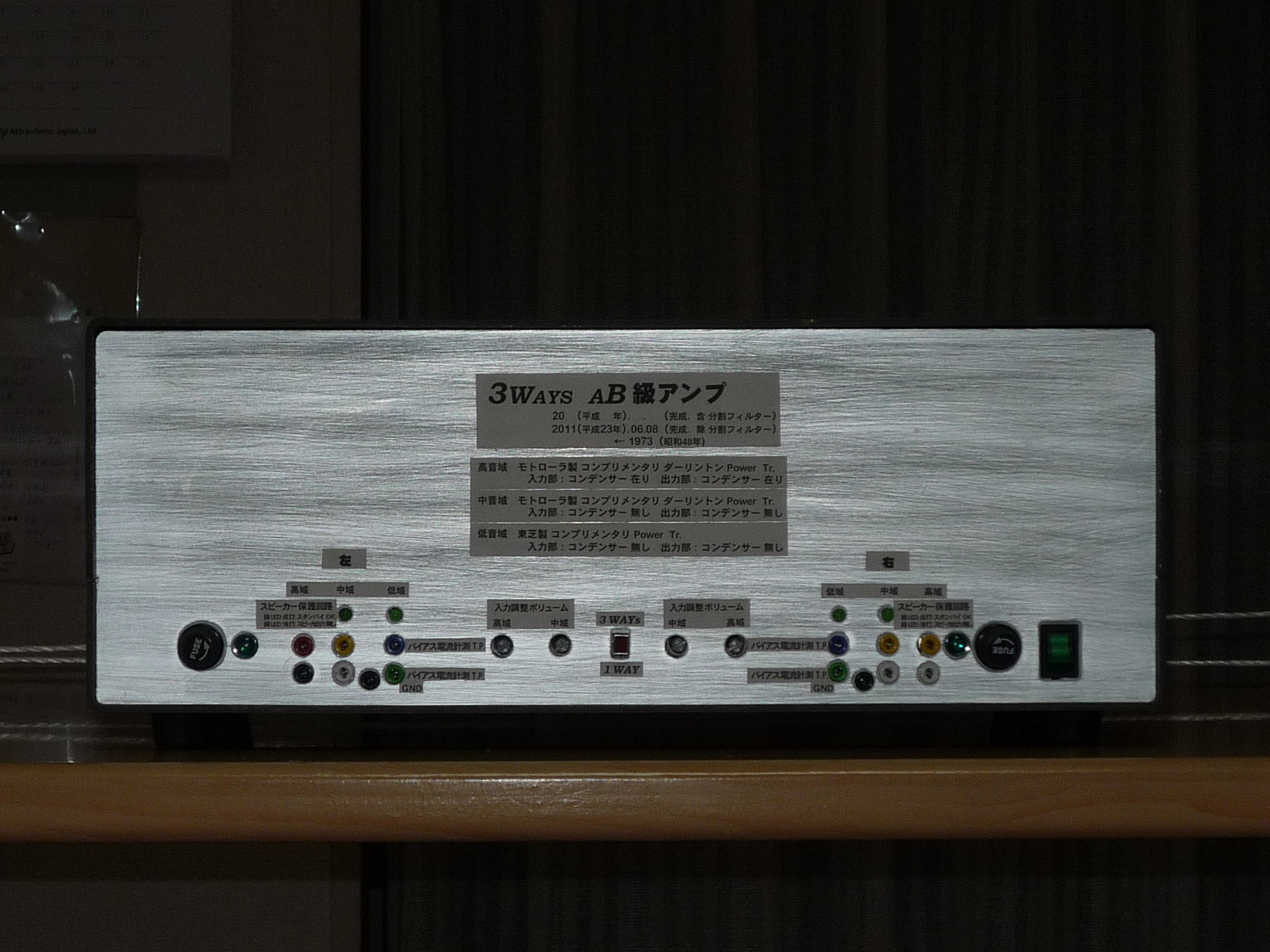

  5. 低・中・高音域 パワーアンプ 正面写真

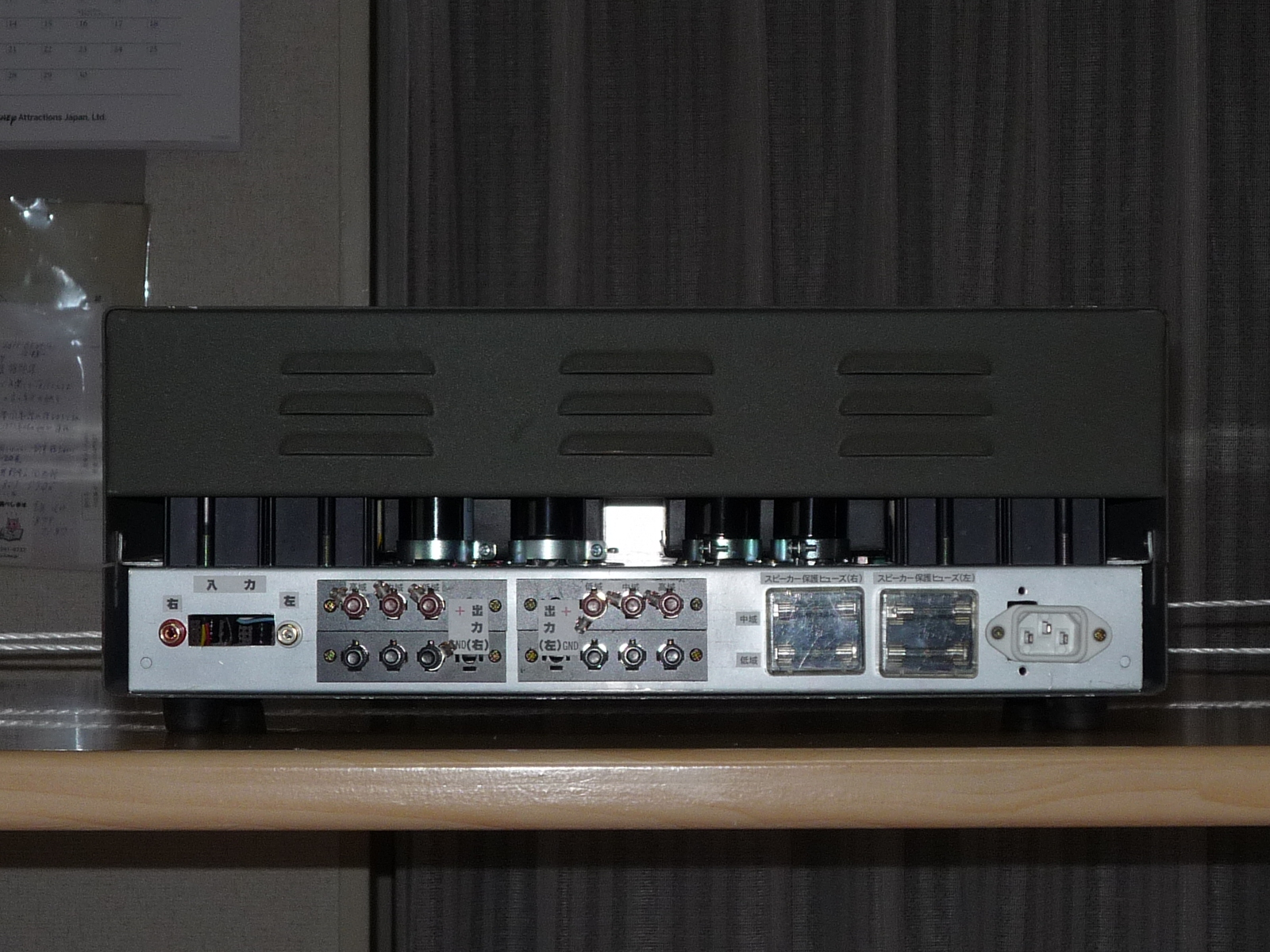

  6. 低・中・高音域 パワーアンプ 後面写真

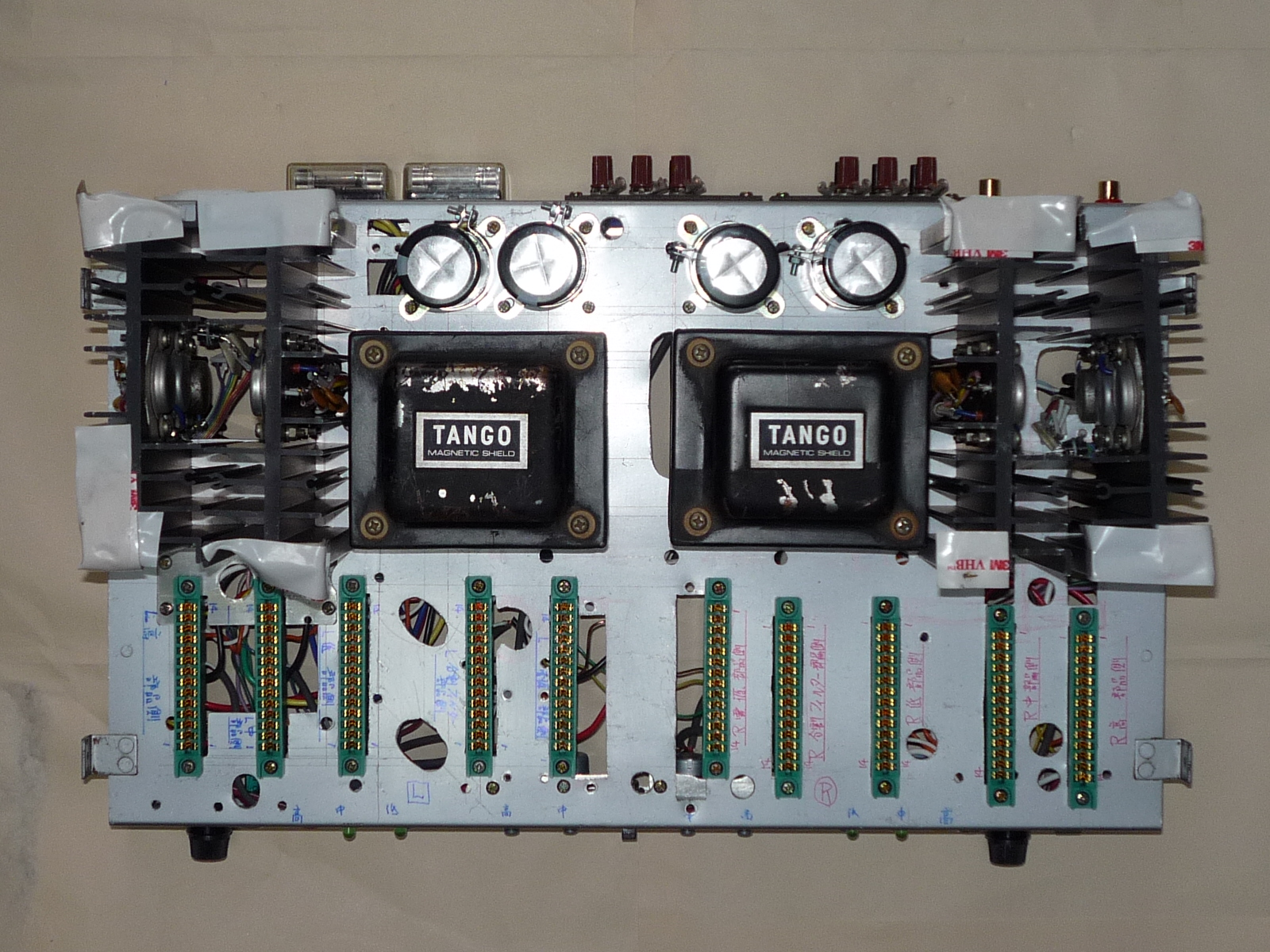

  7. 低・中・高音域 パワーアンプ 上面写真

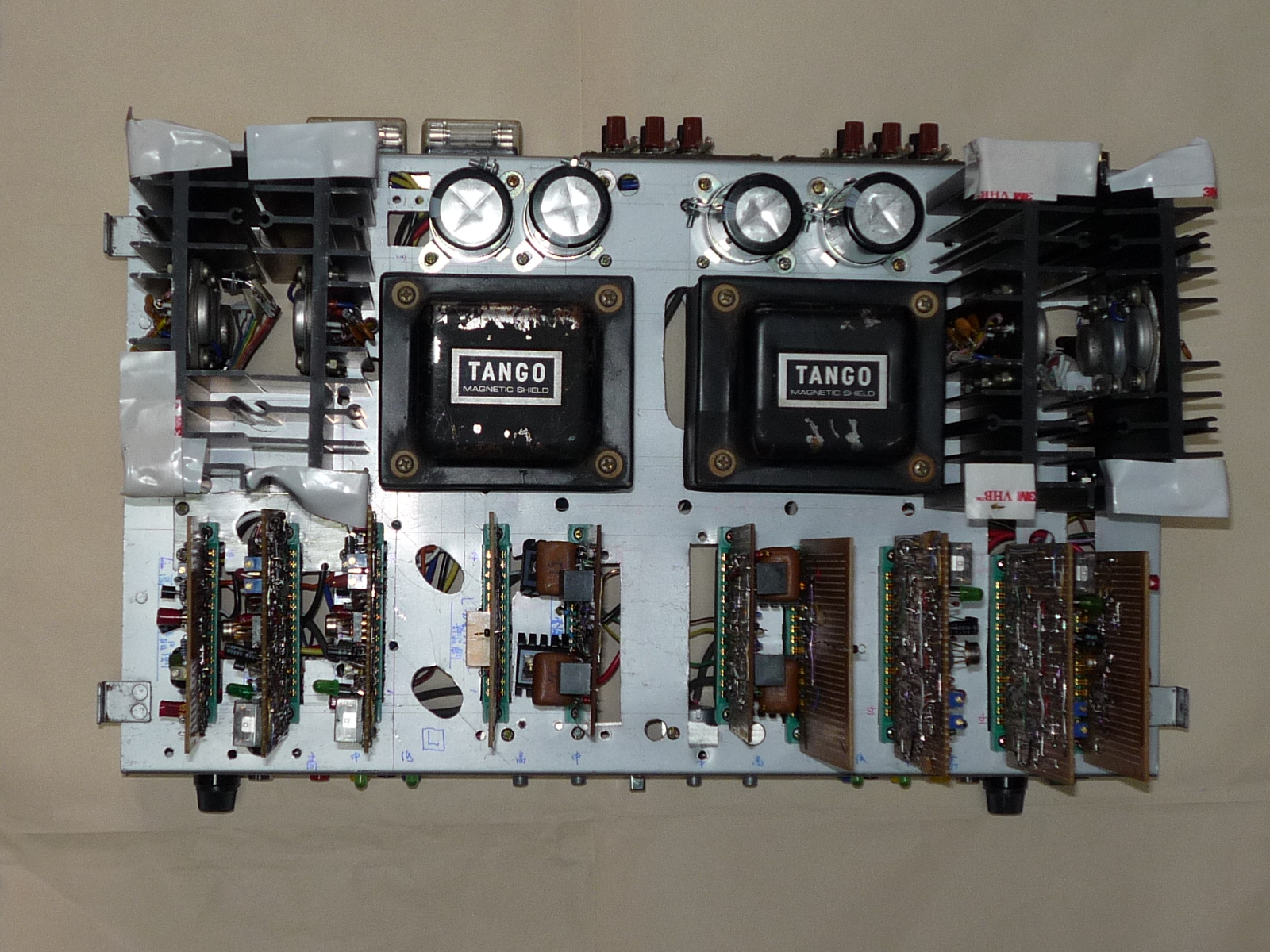

  8. 低・中・高音域 パワーアンプ 上面 +基板 写真

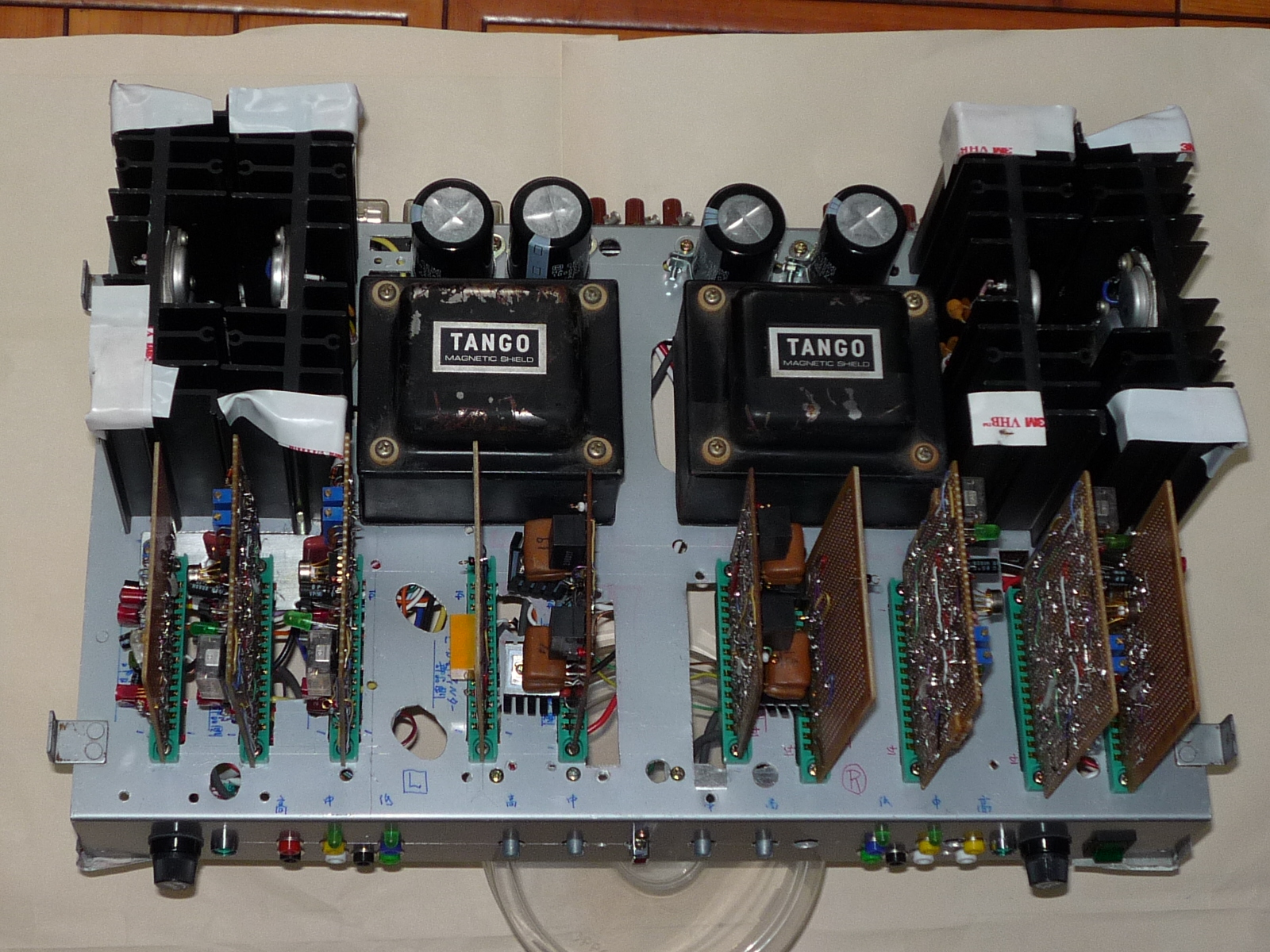

  9. 低・中・高音域 パワーアンプ 上面(基板取付)写真
  10. 低・中・高音域 パワーアンプ 斜上面(基板取付)写真

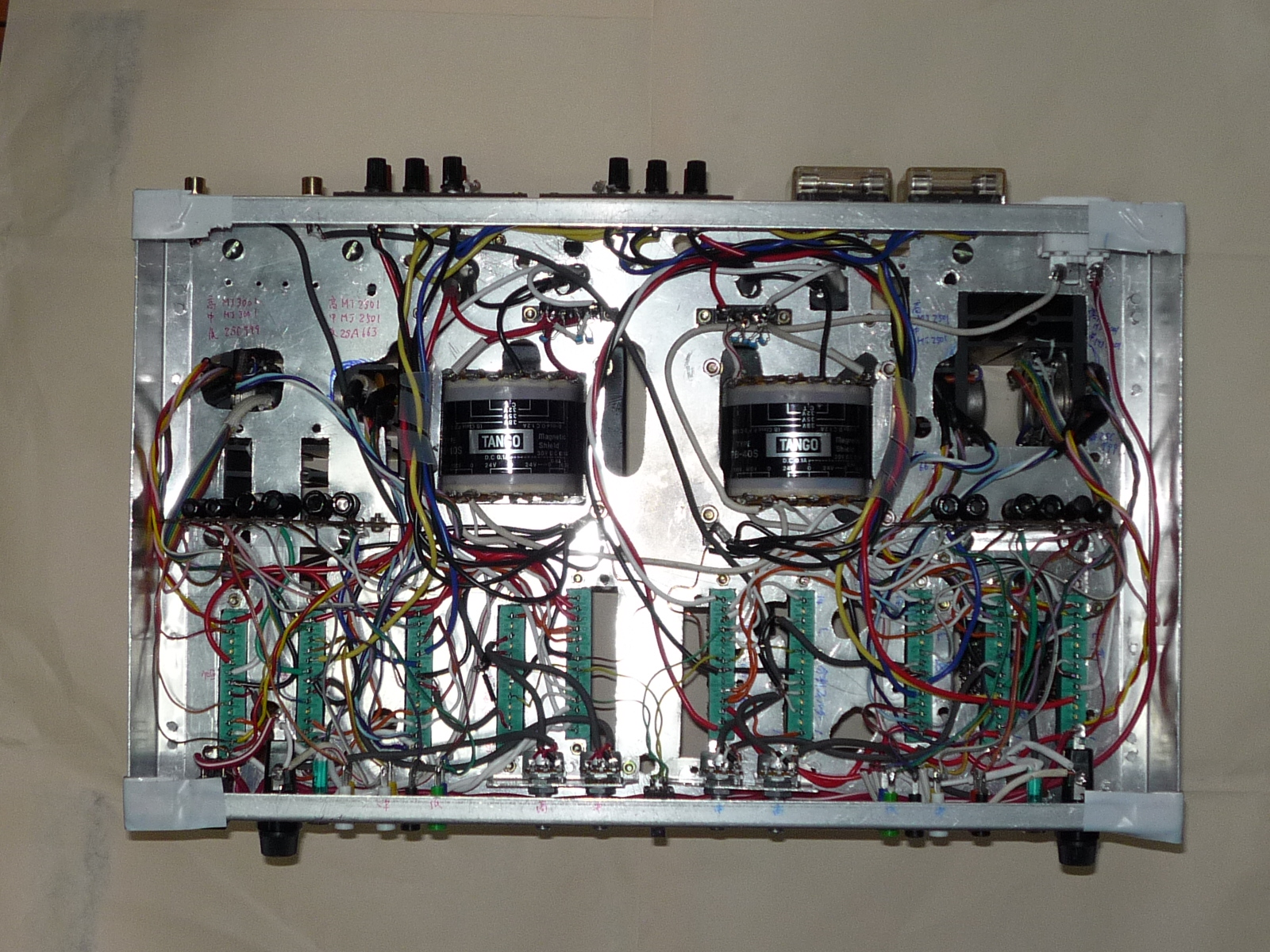

  11. 低・中・高音域 パワーアンプ シャシー内写真

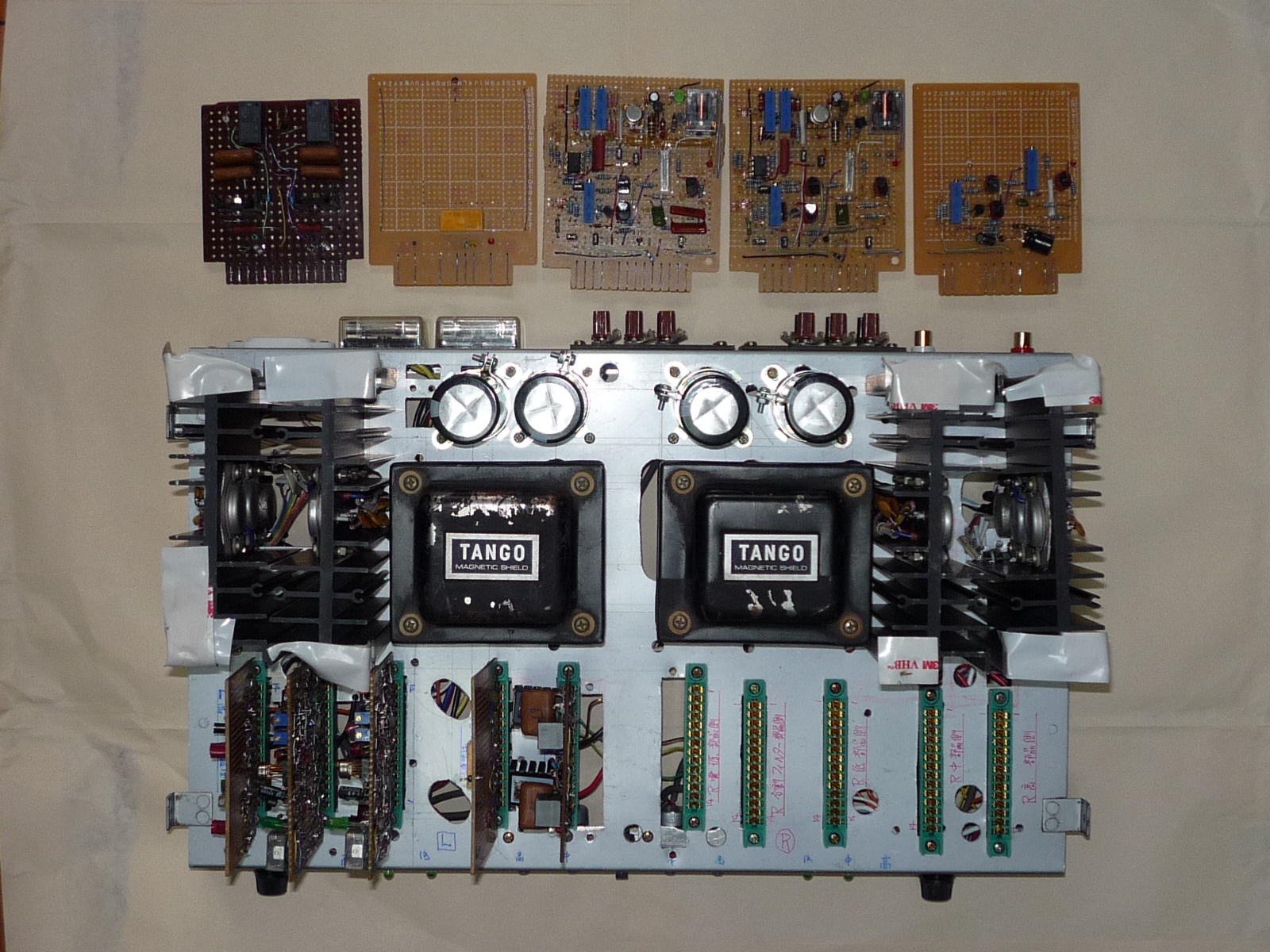

  12. 低・中・高音域 パワーアンプ 左側 全基板写真

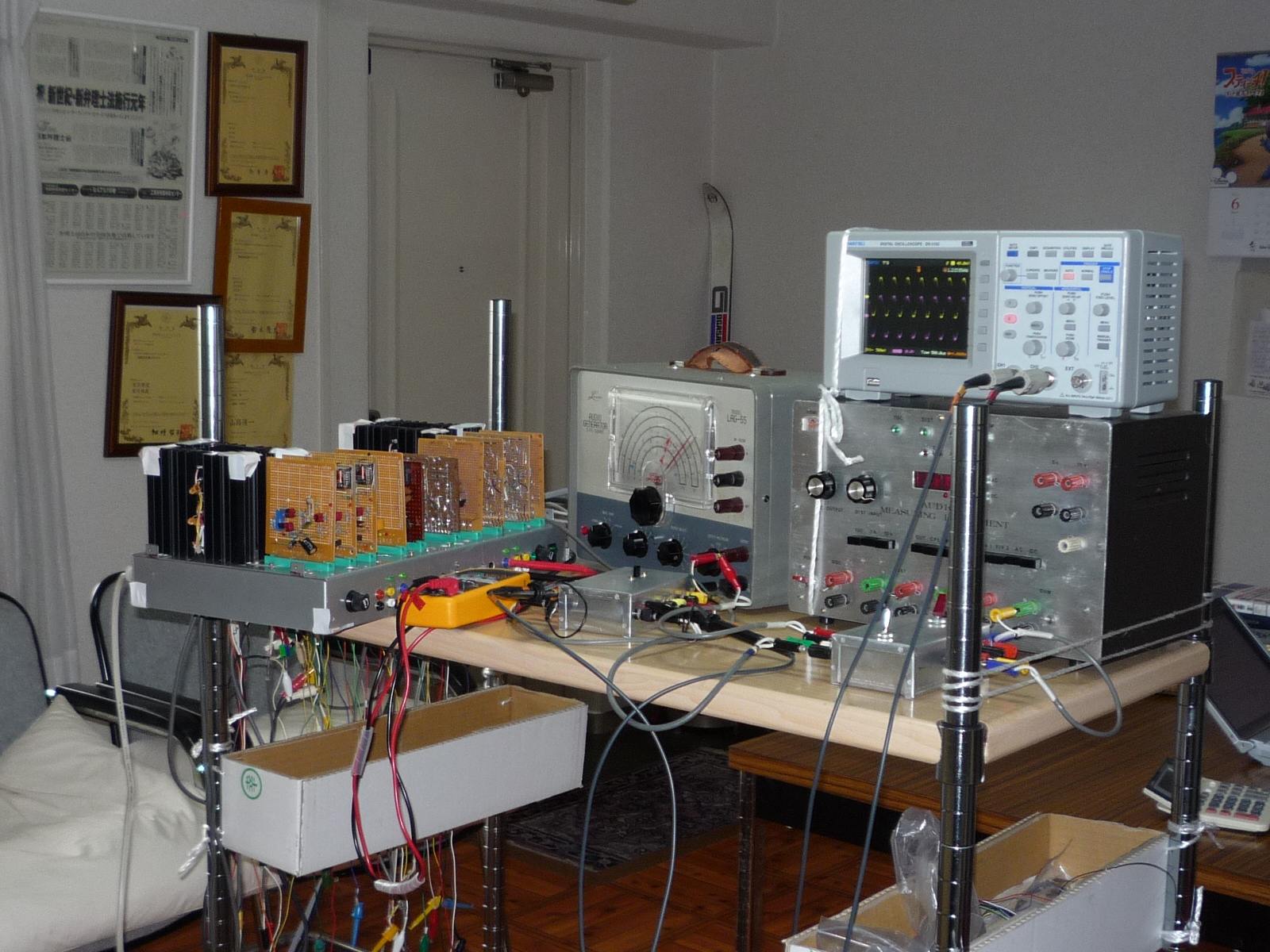

  13. 低・中・高音域 パワーアンプ 計測中 写真
