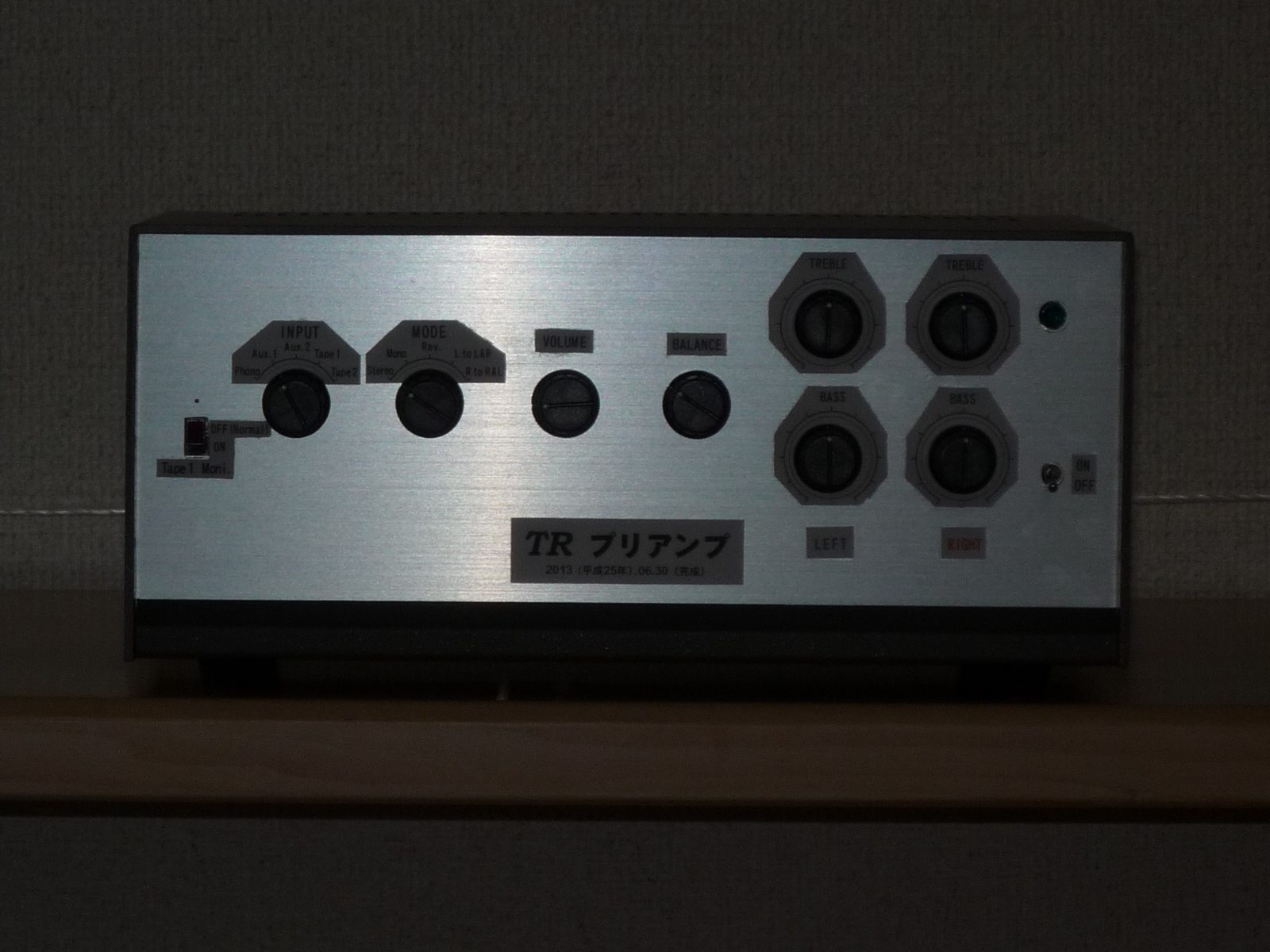

Ｔr プリアンプ(ＮＯ.２、付属機能大幅簡略型) の特徴

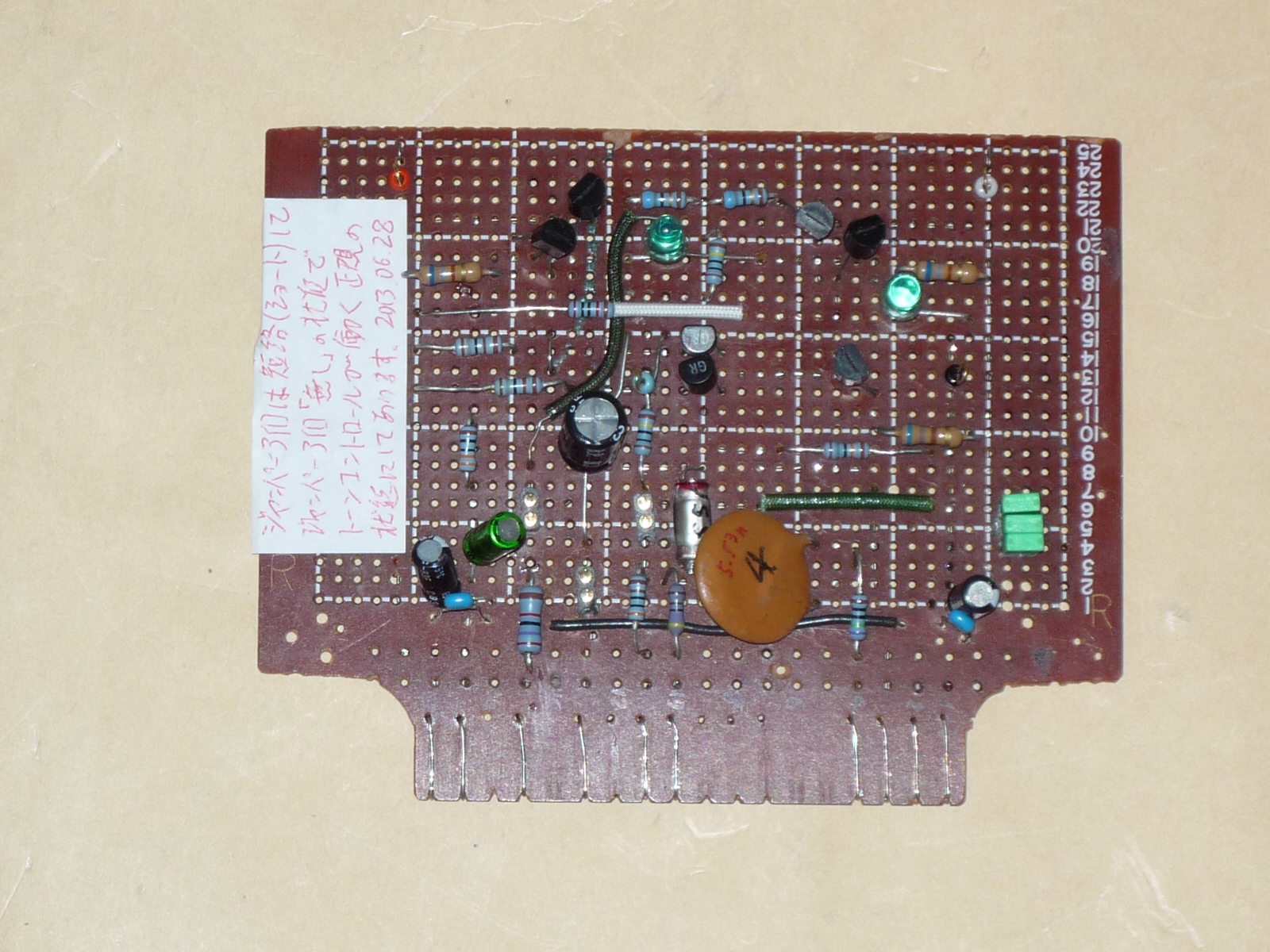

トーンコントロールに絶妙なステップ型 NFB を使ったのが印象に残っていて、製作して試た物です。
この絶妙なステップ型 NFB の理論解析を、百瀬了介著「ハイファイアンプの設計」に倣って済ませています。

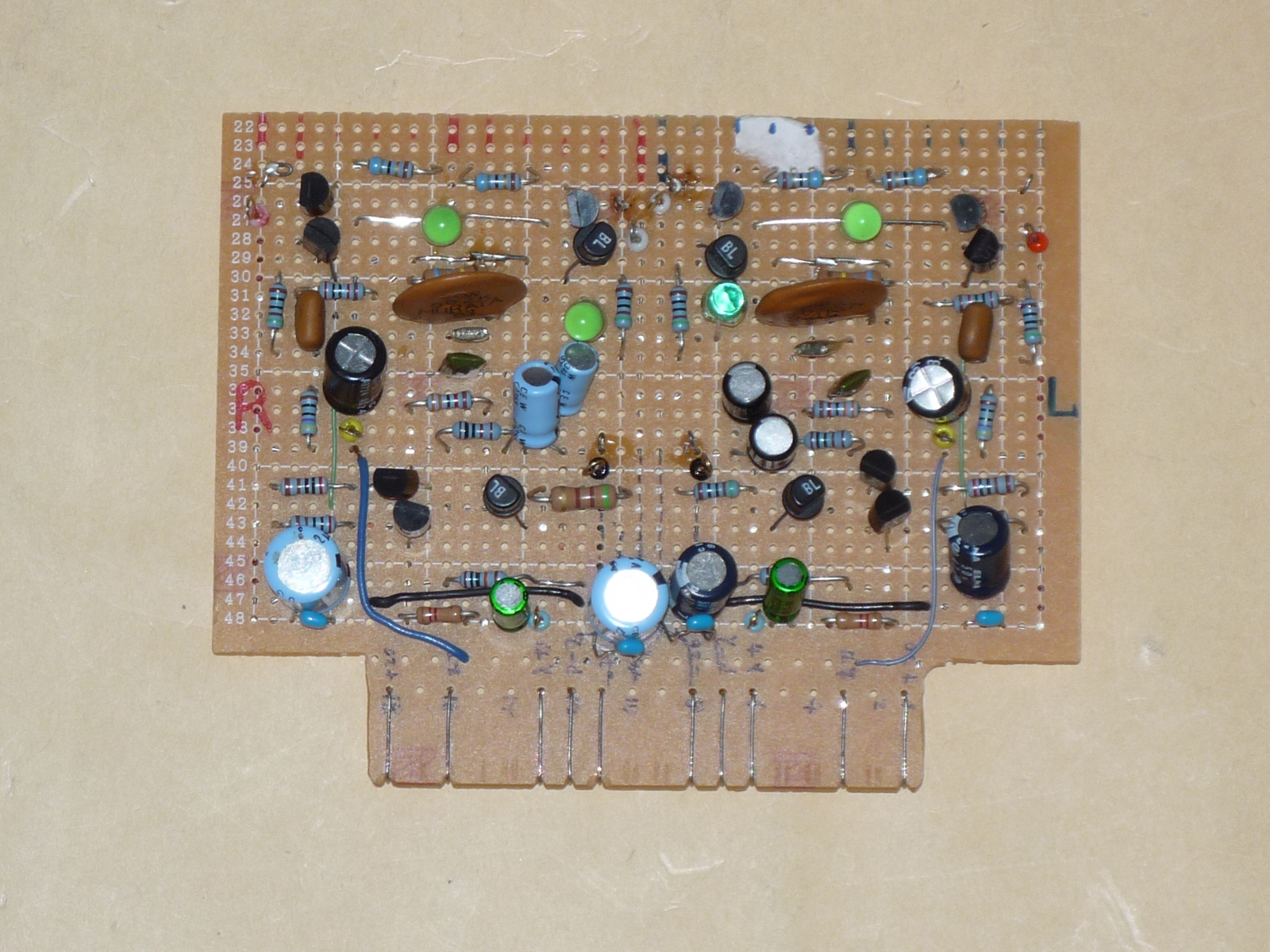

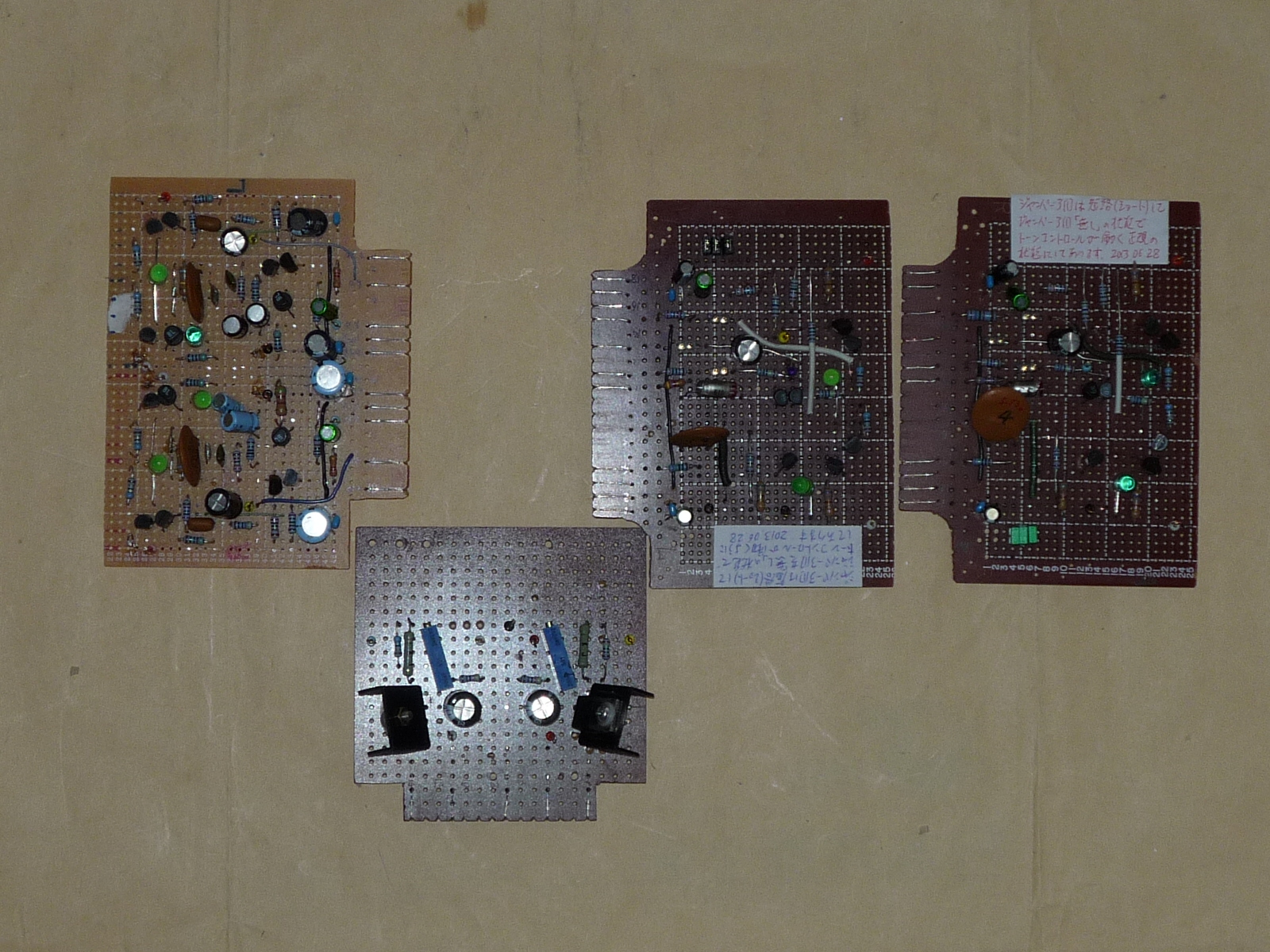

Ｔr プリアンプ(NO.1)から、TurnOver Freq.Changer, RollOff Freq.Changer, Low Cut Filter および High Cut Filter の付属機能を取り去り、FET による差動回路を多用しました。
性能の良い音出し機なら、余分な機能は不要ですよね。
製作されるなら、このＴr プリアンプ(NO.2)を推奨します。

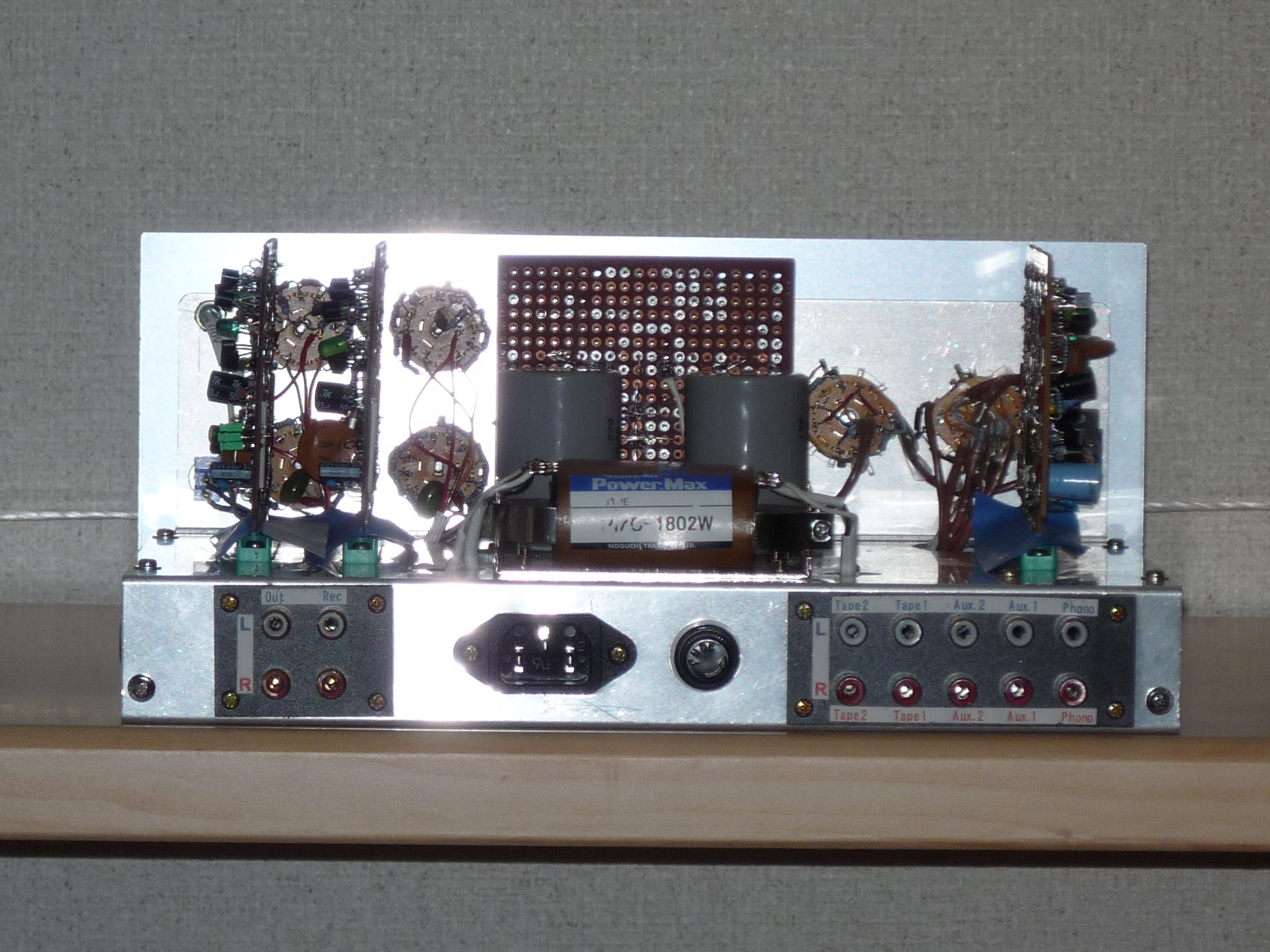

部品も現在入手できます。機構部品には、現在、良い物がありませんが、何とかなりました。
左右の音のセパレーションは、真空管プリアンプ(マッキントッシュC22型、付属機能大幅簡略型) よりも良く、常用しているのはこのプリアンプです。

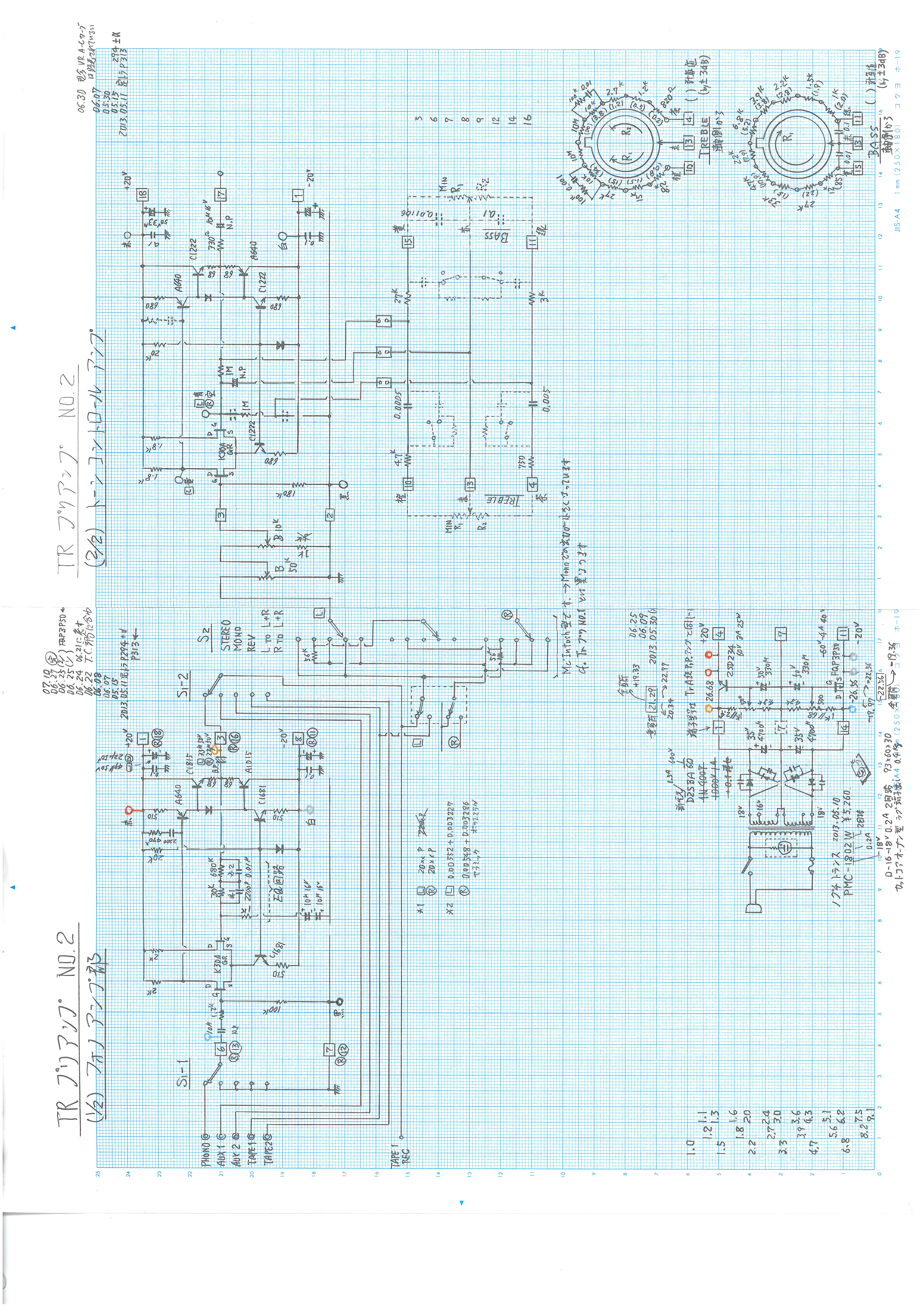

原回路は、ラジオ技術：1973 May とのメモがありますが、どなたの試案になるのか、申し訳ありませんが、失念してしまっています。
